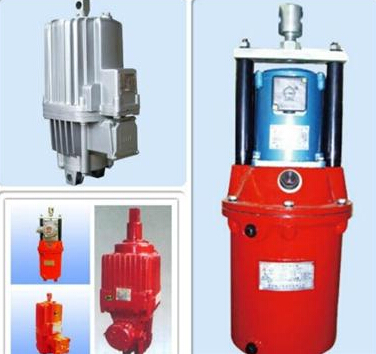

電力液壓推動器ED YT1
產品介紹 Product Introduction
結構及動作簡介推動器由兩部分組成
，驅動電動機及器身 (離心泵)，器身部分由蓋
、缸、活塞
、葉輪及轉組成
。當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉
，在活塞內產生壓力
，在此壓力影響下 ，油由活塞上部吸到活塞下部
，迫使活塞和固定在其上的推桿及橫梁迅速上升
。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運 ......
立即咨詢
聯系我們
項目介紹
結構及動作簡介
推動器由兩部分組成，驅動電動機及器身 (離心泵)，器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉
，在活塞內產生壓力，在此壓力影響下
，油
由活塞上部吸到活塞下部
，迫使活塞和固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)
，產生機械運動
。(若與YWZ系列液壓推動器匹配則松閘)。
當斷電時
，葉輪停止旋轉
，活塞在負荷彈簧力及本身重力作用下，迅速成下降
，迫使油重新流入活塞上部
，這時仍然通過杠桿機構恢復原位。
技術參數
型號 | 額定推力
(N) | 額定行程
(mm) | 驅動電機
功率(W) |
每小時最大操作
次數(次/小時)
|
不具有負荷彈簧 |
YT1-18Z/2 | 180 | 25 | 60 | 720 |
YT1-25Z/4 | 250 | 40 | 60 | 720 |
YT1-45Z/6 | 450 | 60 | 12 | 720 |
YT1-90Z/8 | 900 | 80 | 250 | 720 |
YT1-125Z/10 | 125 | 100 | 400 | 720 |
YT1-180Z/12 | 1800 | 120 | 400 | 720 |
YT1-320Z/12 | 3200 | 120 | 1100 | 720 |
|
|
|
|
|
ED系列電力液壓推動器主要用作YWZ4，YWZ5
，YWZ8，YWZ9，YWZP系列
電力液壓塊式制動器的操作元件，廣泛適用于起重運輸
，冶金，礦山
，港口
，建筑等行業。
三、安裝方式的選擇
垂直安裝：活塞桿連接塊朝上；
水平安裝和中間任意位置：主參數標牌朝上；
所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；
無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。
Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門
，閘門
，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制
。
二、設計特點
外殼為鑄造鋁合金、重量輕，外形美觀
；
電機為非浸油式結構，B級或F級絕緣(根據用戶要求)
。耐熱性好
，壽命長；
電機接線盒蓋設有密封
，采用電纜填料函進線
，牢固可靠，電氣外殼防護等級達IP55;
電機軸和推桿均表面鍍硬鉻處理
，使密封件壽命大大延長；
油缸殼體在一側設有平衡氣室
，可使推動器在0-180°任何方向安裝
，從而擴大其使用范圍；
Ed系列全部密封件和軸承采用世界名牌產品，密封可靠
，壽命長
；
Ed系列緊固件為不銹鋼材質，美觀耐用
。
一、概述
Ed系列電力液壓推動器是一種集電機，離心泵
，油缸為一體的
，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置
，還可用于各種工業閥門
，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制
。
三
、安裝方式的選擇
垂直安裝：活塞桿連接塊朝上；
水平安裝和中間任意位置：主參數標牌朝上
；
所有推動器的推桿連接塊都可以旋轉
。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米
；
無論何種安裝位置
，活塞桿都不能承受任何力，以免影響使用效果和壽命
。
四
、附加裝置
根據用戶需要可安裝各種附加裝置滿足不同工作需要；
上升或下降閥：加裝上升閥“H”
，下降閥“S”或上升下降閥“H
、S”可使上升下降時間無級延長，可調整的最大值可達額定值的10-20倍
，閥在外部調節
。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒
，長行程延長0.2-0.4秒
；
制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力
；
復位彈簧：工作原理同C-彈簧
，但復位的彈簧力教小
；
緩沖彈簧：（僅適用于短行程）主要調節制動過程
。緩沖制動的非周期瞬變過程
，使制動平穩，它代替推桿連接塊裝在活塞桿上
，不改變推動器的行程
。
加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器
，加熱器為AC200V
、AC110V電壓，訂貨時需注明
，溫度的控制調節方法由用戶自己選擇
；
行程開關：根據用戶要求，推動器可以裝機械式行程開關
。
用途
ED系列電力液壓推動器主要用作YWZ4 ，YWZ5，YWZ8
，YWZ9
，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸
，冶金
，礦山，港口
，建筑等行業
。
正常工作條件
電動機1/2三相交流異步式電動機，符合（G了755-87）規定 ，絕緣等級：F級
使用條件：連續工作S1連續工作S2
，負載持續率FC=60%
額定電壓為380V三相，頻率50Hz
使用地點的海拔高度等級符合（GB755-87）標準
周圍環境溫度應在-20℃～40℃范圍內
，其空氣相對濕度應不大于90%5.
垂直安裝：活塞連接塊朝上
，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）
主要技術參數
型號 | 額定推力
(N) | 額定行程
(mm) | 動作行程 | 制動彈簧力
(N) | 額定頻率
(Hz) | 輸入功率
(W) | 額定電壓
(V) | 額定電流
(A) | 最大工作頻率 | 重量(Kg) |
上升 | 下降 |
短行程推動器 | 偏差±20% |
Ed23/5 | 220 | 50 | 0.35 | 0.35 | 180 | 50 | 165 | 380 | 0.52 | 2000 | 10 |
Ed30/5 | 300 | 50 | 0.35 | 0.35 | 270 | 50 | 200 | 380 | 0.46 | 2000 | 14 |
Ed50/6 | 500 | 60 | 0.45 | 0.39 | 460 | 50 | 210 | 380 | 0.48 | 2000 | 14 |
Ed80/6 | 800 | 60 | 0.32 | 0.34 | 750 | 50 | 330 | 380 | 1.42 | 2000 | 24 |
Ed121/6 | 1250 | 60 | 0.4 | 0.42 | 1200 | 50 | 330 | 380 | 1.44 | 2000 | 39 |
Ed201/6 | 2000 | 60 | 0.5 | 0.32 | 1900 | 50 | 450 | 380 | 1.45 | 2000 | 39 |
Ed301/6 | 3000 | 60 | 0.58 | 0.32 | 2700 | 50 | 550 | 380 | 1.46 | 1500 | 40 |
