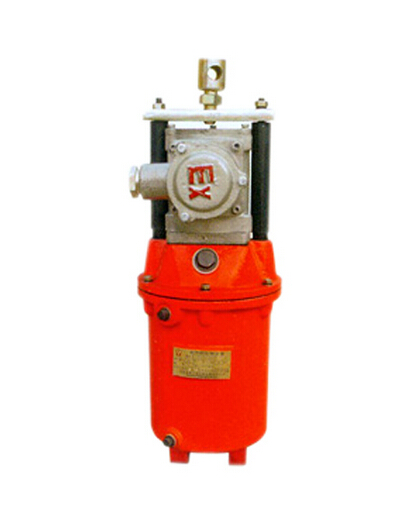

防爆電力液壓推動器

產品介紹 Product Introduction

概述： BYT1系列防爆型電力液壓推動器（以下簡稱推動器）主要適用于操作外抱瓦塊式制動器

，及操作吹筒

、棘輪、閥門等

。還可操作各種型式的杠桿裝置

，作出各種不同的運動。如往復運動

、擺動、圓周運動等形式的快速運動，適用于起重

、運輸

、冶金。礦山

、港口

、建筑、煤礦等行業

。其隔爆性能符 ......

立即咨詢 聯系我們

項目介紹

概述： BYT1系列防爆型電力液壓推動器（以下簡稱推動器）主要適用于操作外抱瓦塊式制動器

，及操作吹筒、棘輪

、閥門等

。還可操作各種型式的杠桿裝置，作出各種不同的運動

。如往復運動

、擺動、圓周運動等形式的快速運動

，適用于起重

、運輸、冶金

。礦山

、港口、建筑

、煤礦等行業

。其隔爆性能符合GB38362-83《性環境用電器設備、隔爆型電器設備“d”》的規定

、防爆標志為“dⅠ” “dⅡB T4”

，分別用于煤礦、井下及 ⅡA

、ⅡB（Ⅱ類級

、Ⅱ類B級）溫度組別為T1－T4組可燃性氣體或蒸汽與空氣形成的性混和場所。二

、推動器分類如下： 1

、按推力分 18、25

、45

、90、125

、180

、320 2

、按結構分： a、具有負荷彈簧

。 b

、不具有負荷彈簧。三

、使用條件： 1

、海拔高度不超過1000m。 2

、周圍介質溫度不高于＋40℃

，不低于－25℃。 3

、電源為三相交流50HZ

、380 V---660V。 4

、最大相對濕度不超過95％,平均溫度低不低于＋25℃

。 5、污染等級允許為3級

。 BYT1 / 額定行程有”Z”表示不具負荷彈簧額定推力防爆電力液壓推動器四

、安裝調整： 1、首先要查看電力液壓推動器產品銘牌的推力是否與所需力量相符

，清除電動機和推動器外表油污并檢查推桿升降是否順利

，擰下加油螺塞及油位螺塞，注入純凈的液壓油

，直至螺孔處

。然后擰緊螺塞。根據不同的周圍介質溫度

，推薦按表2選用液壓油

。 2、將液壓推動器下部用銷軸連接后

，將橫梁上的連桿用銷軸與杠桿裝置連接

。 3、測試外界電源與電動機銘牌相符后

，將電機連線柱與外界電源正確連接

。 4、接通電源

，檢查葉輪是否靈活運轉

，推桿升降是否順利。周圍介質溫度推薦選用油液＋45℃～＋2℃20號機械油（凝固點—15℃）＋20℃～＋0℃10號變壓器油（凝固點—10℃）＋0℃～—15℃25號變壓器油（凝固點—25℃） —15℃～—30℃儀表油（凝固點—60℃）

301防爆標準實圖新

五

、使用和維護： 1

、檢查電力液壓推動器的工作是否正常

，有無漏油、滲油現象

，應經常保持定量的油液

。 2、至少每六個月檢查一次油液

，當油變質或或混入雜物，稠度增大時應該換油

。若油選擇不當

，應另行選擇。 3

、檢查電機接線是否良好

，保護裝置是否恰當、可靠

。 4

、推動器在工作狀態下，活塞的下端位置應與缸底保持一定距離（一般不小于5mm）

。否則影響正常工作

。 5、檢查絕緣電阻不低于1MΩ,如低于1MΩ應將驅動電機干燥處理合格后方可裝機使用

。 6

、電機引入電纜的直徑約與橡膠墊底孔相符，保證橡膠墊電纜及出線口無間隙

，否則將失去防爆性能

。 7、接好電源后應檢查接線盒內有無雜物并清除灰塵

。 8

、接線盒內均設有地螺釘使其可靠接地。 9

、所有防爆零件不得有裂紋和影響防爆性能的缺陷

，否則不得使用。 10

、卸安裝防爆零件時

，應注意保護好防爆面，所有防爆面不得有損傷和銹蝕

。零件在裝配中應在防爆面涂204－1防銹油

。 BYT1防爆電力液壓推動器型號：
　　BYT1-18ZB/2 BYT1-25ZB/4
　　BYT1-25ZC/4 BYT1-45Z/4
　　BYT1-45Z/5 BYT1-45Z/6
　　BYT1-90Z/6 BYT1-90Z/8
　　BYT1-125Z/10 BYT1-180Z/8
　　BYT1-180Z/10 BYT1-180Z/12
　　BYT1-320Z/12 BYT1-320Z/20
　　BYT1-25/4 BYT1-45/6
　　BYT1-90/8 BYT1-125/10
　　BYT1-180/12 BYWZ3防爆制動器
