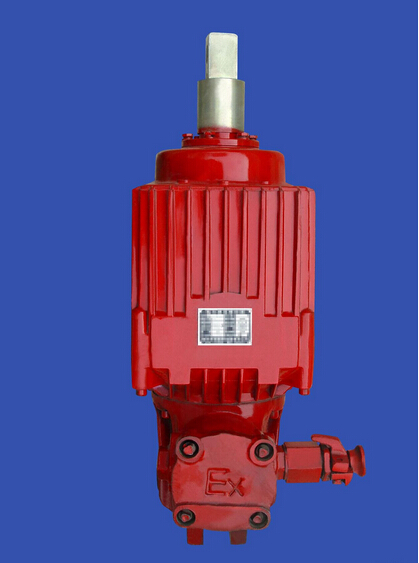

防爆電力液壓推動器

產品介紹 Product Introduction

防爆電力液壓推動器BED23/5，BED30/5

，BED50/6，BED80/6，BED121/6

，BED201/6

，BED301/6防爆電力液壓推動器BYT1-25/4, BYT1-45/6

，BYT1-90/8

，BED-125/10

，BED-180/12BED系列電力液壓推動器主要用作YWZ4

，YWZ5

，YWZ8，Y ......

立即咨詢 聯系我們

項目介紹

防爆電力液壓推動器BED23/5

，BED30/5，BED50/6

，BED80/6，BED121/6

，BED201/6

，BED301/6

防爆電力液壓推動器BYT1-25/4, BYT1-45/6

，BYT1-90/8

，BED-125/10

，BED-180/12

BED系列電力液壓推動器主要用作YWZ4

，YWZ5

，YWZ8

，YWZ9

，YWZP系列電力液壓塊式制動器的操作元件

，廣泛適用于起重運輸，冶金

，礦山

，港口

，建筑等行業

。

BYT1系列電力液壓推動器主要用作YWZ,YWZB電力液壓制動器上

其隔爆性能符合GB3836.2-2000 爆炸性環境用防爆電氣設備，隔爆型電氣設備 B 的規定，防爆標志 EXdi

正常工作條件

電動機1/2三相交流異步式電動機

，符合（G了755-87）規定，絕緣等級：F級
使用條件：
連續工作S1連續工作S2

，負載持續率FC=60%
額定電壓為380V三相，頻率50Hz
使用地點的海拔高度等級符合（GB755-87）標準
周圍環境溫度應在-20℃～40℃范圍內

，其空氣相對濕度應不大于90%5.
垂直安裝：活塞連接塊朝上

，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）

電力液壓推動器ED主要技術參數

型號	額定推力 (N)	額定行程 (mm)	動作行程	制動彈簧力 (N)	額定頻率 (Hz)	輸入功率 (W)	額定電壓 (V)	額定電流 (A)	最大工作頻率	重量(Kg)
上升	下降
短行程推動器	偏差±20%
BED23/5	220	50	0.35	0.35	180	50	165	380	0.52	2000	10
BED30/5	300	50	0.35	0.35	270	50	200	380	0.46	2000	14
BED50/6	500	60	0.45	0.39	460	50	210	380	0.48	2000	14
BED80/6	800	60	0.32	0.34	750	50	330	380	1.42	2000	24
BED121/6	1250	60	0.4	0.42	1200	50	330	380	1.44	2000	39
BED201/6	2000	60	0.5	0.32	1900	50	450	380	1.45	2000	39
BED301/6	3000	60	0.58	0.32	2700	50	550	380	1.46	1500	40

用途
連續工作S1和繼續工作S3，雞毛環境溫度達到+50℃

。
表中額定電流系指在額定運行時的線端電流

，但如果電源為非額定定值時

，勢必引起額定電流的相應變化

。環境溫度：-20℃～+50℃，液壓油：DB-25（SY1351-77）低于-20℃時

，用YH-10液壓油，可不裝加熱器

，用DB-25液壓器

，必須裝加熱器。行程時間是在20℃環境溫度時測定的

。

主要技術參數

型號	A	B	C	D	E	F	G	H	K	L	M	N	O	P	Q	R	S	T	U
BED23/5	286	50	26	12	12	20	16	20	160	80	80	40	200	16	85	55	75	100	20
BED30/5	370	50	34	15	16	25	16	18	160	80	80	40	197	16	85	55	75	100	20
BED50/6	435	60	36	18	20	30	20	23	195	97	120	60	254	22	85	55	75	100	20
BED80/6	450	60	36	18	20	30	20	23	195	97	120	60	254	22	85	55	75	100	20
BED50/12	515	120	36	18	20	30	20	23	195	97	120	60	254	22
BED80/12	530	120	36	18	20	30	20	23	195	97	120	60	254	22
BED121/6	645	60	38	25	25	40	25	35	240	112	90	40	260	25	130	80	120	147	35
BED201/6	645	60	38	25	25	40	25	35	240	112	90	40	260	25	130	80	120	147	35
BED301/6	645	60	38	25	25	40	25	35	240	112	90	40	260	25	130	80	120	147	35
