QP12.7氣動鉗盤式制動器

產品介紹 Product Introduction

概述： QPL系列B型產品廣泛應用于起重

、運輸

、冶金

、礦山、港口

、建筑等機械中各種機構的制動和減速

，以及電纜

、造紙、銅板等機械的張緊控制領域

。使用條件：環境溫度: -5℃ - 40℃ 工作氣壓: ≦7bar; 戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。空氣源不應有油

、水和其他雜質

。主要特點：氣壓制動

，彈簧釋放 ......

立即咨詢 聯系我們

項目介紹

概述： QPL系列B型產品廣泛應用于起重

、運輸

、冶金、礦山

、港口

、建筑等機械中各種機構的制動和減速

，以及電纜、造紙

、銅板等機械的張緊控制領域

。

使用條件：環境溫度: -5℃ - 40℃ 工作氣壓: ≦7bar; 戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品

。空氣源不應有油

、水和其他雜質。

主要特點：氣壓制動

，彈簧釋放。整體結構簡單

，體積小，重量輕

。無石棉制動襯墊

，綠色環保。制動襯墊安裝

、更換方便快捷。制動襯墊磨損后調整方便簡單

。制動塊自動隨位裝置，以確保制動塊在整機開合運作狀態下與主機制動盤上下間隙均等

。所有動力源無需單獨設置

，可與已有的空壓站并網使用，在供氣線路中加裝調速閥

，制動時間可實現無級調整

。

氣動鉗盤式制動器CQP25.4-D

　　所有動力源無需單獨設置，可與已有的空壓站并網使用

，在供氣線路中加裝調速閥

，制動時間可實現無級調整。

二

、使用條件

　　環境溫度：-40℃~ 60℃

；

　　工作氣壓：5-7bar;

　　安裝方式：水平安裝

。氣動鉗盤式制動器QP30-D

1-QP20-8

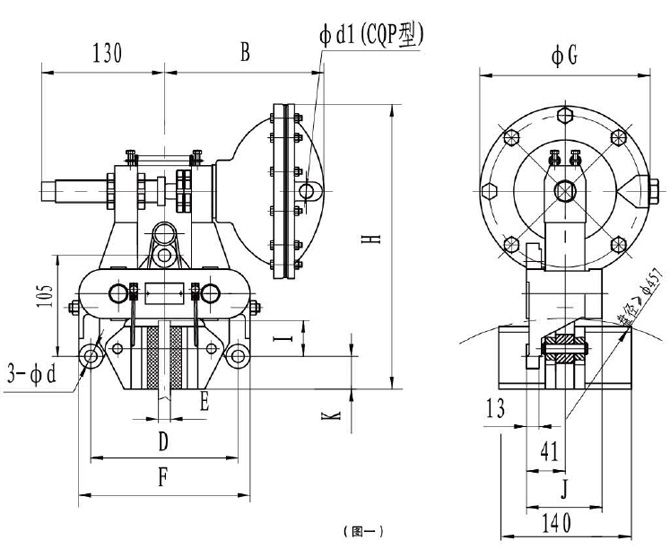

氣動鉗盤式制動架和氣缸兩大部門組成（見結構示意圖）

。

1-QP20-11

氣缸1通入壓力氣時

，活塞桿5在氣壓作用下迅速向氣缸內收縮，

左

、右制動臂在復位彈簧4作用下帶動摩擦塊12迅速打開（即松閘）

。當氣缸停止供氣并通過控制閥迅速放氣，活塞桿5在氣缸內部彈簧下迅速伸出

，頂左

、右制動臂帶動摩擦塊12合龍（即抱閘）

。

二

、盤式制動器的安裝

首先檢查制動盤與制動襯墊的制動表面有無油泥或其它污跡。

將G3/8”(鑄鐵桿氣缸)或1/2”(鑄鋁件氣缸)的連接頭安裝在氣缸1的進氣口上,氣管用軟管連接,空氣源不應有油

、水和其它雜質.

·裝時首先通入壓力空氣,是活塞桿5縮回氣缸內,然后將摩擦塊12在垂直制動盤的方向裝如制動盤內，再將基座9水平固定在剛性機座上,使其中央與制動盤厚度中央成一直線,安裝位置尺寸見結構圖.

三

、盤式制動器調試

調整氣壓值，其范圍為5~7巴

。

正常工作錢

，首先是制動器試動作幾回

，檢驗制動器有無異常現象

。

摩擦塊的退距可通過旋轉調整桿6來改變工作行程的大小調整其值

，旋轉調整桿時，首先通入壓力空氣使活塞桿縮回

，退后再調整

。

氣動嵌盤式制動器有QP12.7-A、QP12.7-B,CQP12.7-A,CQP12.7-B,QP12.

7-C,QPL12.7A-A,QPL12.7A-B,CQPL12.7A-A,CQPL12.7A-B,QPL12.7-B,CQPL12.7-B,QP30-D,QP25.4-D,CQP30-D,CQP25.4-D,CQP20-D,CQP10B-A,CQP10B-B,CQP10B-F,CQP10B-A,CQP10B-B,CQP10B-F,CQP20B-A,CQP20B-B,CQP20B-F,CQP38B-A,CQP38B-B,CQP38B-F,CQPL38B-A,CQPL38B-B等規格，每種規格制動器的一種盤徑可進行四級制動力矩調整匹配氣包采用進口鋁合金氣包

，性能可靠穩定，密封性能好

，體積小

，重量輕，根據使用性能要求分A型

、B型,C型

，D型，F(xiàn)型

1-QP20-11
