項目介紹

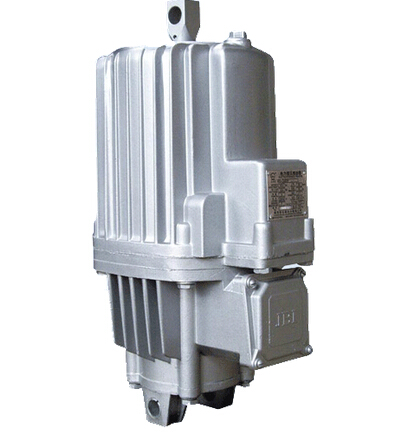

新型Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的
，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置
，還可用于各種工業閥門
，閘門，定向擺動和轉動（<90°）裝置（機構）及夾緊裝置的驅動控制
。 ED-50/6
二、設計特點
外殼為鑄造鋁合金、重量輕，外形美觀
；
電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好
，壽命長； 全網銷量一
電機接線盒蓋設有密封，采用電纜填料函進線
，牢固可靠，電氣外殼防護等級達IP55;
電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長
；
油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍
；
Ed系列全部密封件和軸承采用名牌產品，密封可靠，壽命長； 三、安裝方式的選擇 垂直安裝：活塞桿連接塊朝上 ；
水平安裝和中間任意位置：主參數標牌朝上； 所有推動器的推桿連接塊都可以旋轉 。Ed50-Ed301固定座可作90°旋轉
，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；
無論何種安裝位置 ，活塞桿都不能承受任何力
，以免影響使用效果和壽命。
四 、附加裝置
根據用戶需要可安裝各種附加裝置滿足不同工作需要； 上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的較大值可達額定值的10-20倍，閥在外部調節
。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒
；
制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力 ；
復位彈簧：工作原理同C-彈簧 ，但復位的彈簧力教小
；
緩沖彈簧：（僅適用于短行程）主要調節制動過程 。緩沖制動的非周期瞬變過程，使制動平穩
，它代替推桿連接塊裝在活塞桿上
，不改變推動器的行程。
加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器
，加熱器為AC200V、AC110V電壓
，訂貨時需注明
，溫度的控制調節方法由用戶自己選擇；
行程開關：根據用戶要求，推動器可以裝機械式行程開關。 用途 ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業?div id="4qifd00" class="flower right">！ ∵B續工作S1和繼續工作S3
，雞毛環境溫度達到+50℃。
表中額定電流系指在額定運行時的線端電流，但如果電源為非額定定值時，勢必引起額定電流的相應變化。環境溫度：-20℃～+50℃，液壓油：DB-25（SY1351-77）低于-20℃時，用YH-10液壓油，可不裝加熱器，用DB-25液壓器 ，必須裝加熱器
。行程時間是在20℃環境溫度時測定的。
正常工作條件 電動機1/2三相交流異步式電動機 ，符合（G了755-87）規定
，絕緣等級：F級
使用條件： 連續工作S1連續工作S2，負載持續率FC=60% 額定電壓為380V三相 ，頻率50Hz
使用地點的海拔高度等級符合（GB755-87）標準 周圍環境溫度應在-20℃～40℃范圍內 ，其空氣相對濕度應不大于90%5.
垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）
ED系列電力液壓推動器：
ED-23/5 ；ED-30/5 ；ED-50/6；ED-80/6 ；ED-121/6 ；ED-201/6；ED-301/6 ；ED-50/12 ；ED-80/12；ED-121/12 ；ED-201/12 ；ED-301/12；ED-630/12
BED ED系列電力液壓推動器：
BED30/5；BED50/6；BED80/6；BED121/6；BED201/6；BED301/6；BED50/12；BED80/12；BED121/12
BED201/12；BED301/12；BED630/12 |
|
ED系列電力液壓推動器：
ED-23/5；ED-30/5；ED-50/6；ED-80/6；ED-121/6；ED-201/6；ED-301/6；ED-50/12；ED-80/12；ED-121/12；ED-201/12；ED-301/12；ED-630/12
BED ED系列電力液壓推動器：
BED30/5；BED50/6；BED80/6；BED121/6；BED201/6；BED301/6；BED50/12；BED80/12；BED121/12 BED201/12 |
YT1-25/4,YT1-45/6,YT1-90/8,YT1-125/10,YT1-180/12
YT1-25/4,YT1-45/6,YT1-90/8,YT1-125/10,YT1-180/12
YT1-18ZB/2,YT1-25ZB/4,YT1-25ZC/4,YT1-45Z/4
YT1-45Z/5,YT1-45Z/6,YT1-90Z/6,YT1-90Z/8
YT1-125Z/10,YT1-180Z/8,YT1-180Z/10
YT1-180Z/12,YT1-320Z/12,YT1-320Z/20
YT1-25/4,YT1-45/6,YT1-90/8,YT1-125/10,YT1-180/12 |
