ED電力液壓推動器由兩部分組成
當通電時
，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下 ，油由活塞上部吸到活塞下部
當斷電時
電力液壓推動器常與制動架配合使用，廣泛用于各類傳動裝置的制動
??

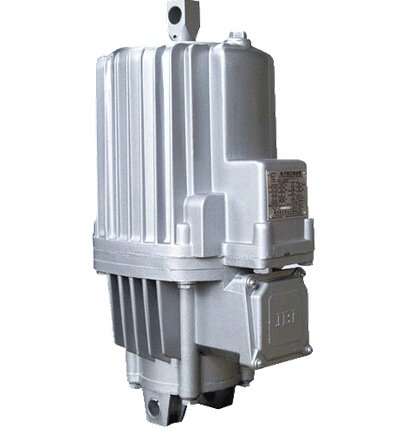

ED系列電力液壓推動器
一
Ed系列電力液壓推動器是一種集電機，離心泵
二、設計特點
外殼為鑄造鋁合金
電機為非浸油式結構
電機接線盒蓋設有密封
電機軸和推桿均表面鍍硬鉻處理
油缸殼體在一側設有平衡氣室
Ed系列全部密封件和軸承采用世界名牌產品
Ed系列緊固件為不銹鋼材質
三
垂直安裝：活塞桿連接塊朝上
水平安裝和中間任意位置：主參數標牌朝上
所有推動器的推桿連接塊都可以旋轉
無論何種安裝位置
四
根據用戶需要可安裝各種附加裝置滿足不同工作需要
上升或下降閥：加裝上升閥“H”
制動彈簧：它產生制動力
復位彈簧：工作原理同C-彈簧，但復位的彈簧力教?div id="4qifd00" class="flower right">
緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程
，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程。加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器
行程開關：根據用戶要求
用途
ED系列電力液壓推動器主要用作YWZ4
正常工作條件
電動機1/2三相交流異步式電動機，符合（G了755-87）規定
使用條件：
連續工作S1連續工作S2
額定電壓為380V三相，頻率50Hz
使用地點的海拔高度等級符合（GB755-87）標準
周?chē)h(huán)境溫度應在-20℃～40℃范圍內
垂直安裝：活塞連接塊朝上
主要技術參數
型號 額定推力
(N) 額定行程
(mm) 動作行程 制動彈簧力
(N) 額定頻率
(Hz) 輸入功率
(W) 額定電壓
(V) 額定電流
(A) 工作頻率 重量(Kg)
上升 下降
短行程推動器 偏差±20%
Ed23/5 220 50 0.35 0.35 180 50 165 380 0.52 2000 10
Ed30/5 300 50 0.35 0.35 270 50 200 380 0.46 2000 14
Ed50/6 500 60 0.45 0.39 460 50 210 380 0.48 2000 14
Ed80/6 800 60 0.32 0.34 750 50 330 380 1.42 2000 24
Ed121/6 1250 60 0.4 0.42 1200 50 330 380 1.44 2000 39
Ed201/6 2000 60 0.5 0.32 1900 50 450 380 1.45 2000 39
Ed301/6 3000 60 0.58 0.32 2700 50 550 380 1.46 1500 40
用途
連續工作S1和繼續工作S3，雞毛環境溫度達到+50℃
。表中額定電流系指在額定運行時的線端電流
，但如果電源為非額定定值時，勢必引起額定電流的相應變化。環境溫度：-20℃～+50℃，液壓油：DB-25（SY1351-77）低于-20℃時，用YH-10液壓油，可不裝加熱器，用DB-25液壓器，必須裝加熱器。行程時間是在20℃環境溫度時測定的。
