ED-121/6電力液壓推動器廠家

Ed系列電力液壓推動器 電力液壓推動器                 電話 138 0391 0788

一

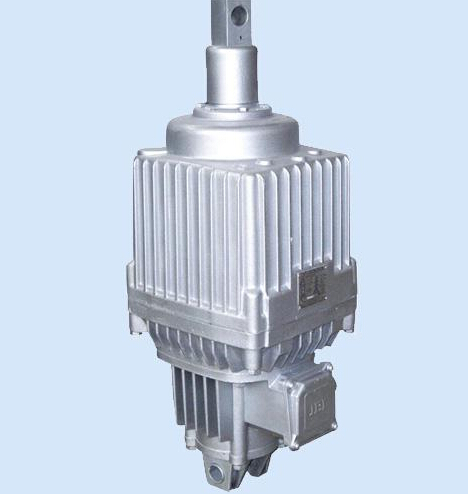

、概述Ed系列電力液壓推動器是一種集電機，離心泵
，油缸為一體的
，結構非常緊湊的驅動控制裝置
，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門
，閘門
，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。ED系列電力液壓推動器主要用作YWZ4
，YWZ5
，YWZ8，YWZ9
，YWZP系列電力液壓塊式制動器的操作元件
，廣泛適用于起重運輸，冶金
，礦山
，港口
，建筑等行業
。
二、型號含義

三
、產品特點　　外殼為鑄造鋁合金
、重量輕，外形美觀
；　　電機為非浸油式結構
，B級或F級絕緣(根據用戶要求)。耐熱性好
，壽命長
；　　電機接線盒蓋設有密封，采用電纜填料函進線
  ，牢固可靠
  ，電氣外殼防護等級達IP55;　　電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長
  ；　　油缸殼體在一側設有平衡氣室
  ，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍
  ；　　Ed系列全部密封件和軸承采用世界名牌產品
  ，密封可靠，壽命長
  ；　　Ed系列緊固件為不銹鋼材質
  ，美觀耐用。
四
  、安裝方式　　垂直安裝：活塞桿連接塊朝上
；　　水平安裝和中間任意位置：主參數標牌朝上
；　　所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉
，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米
；　　無論何種安裝位置，活塞桿都不能承受任何力
，以免影響使用效果和壽命
。
五、附加裝置　　根據用戶需要可安裝各種附加裝置滿足不同工作需要
；　　上升或下降閥：加裝上升閥“H”
，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長
，可調整的最大值可達額定值的10-20倍
，閥在外部調節。帶閥的推動器其上升下降時間將有所延長
，短行程延長0.1-0.2秒
，長行程延長0.2-0.4秒；　　制動彈簧：它產生制動力
，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力
；　　復位彈簧：工作原理同C-彈簧，但復位的彈簧力教?div   id="jpandex"   class="focus-wrap mb20 cf">?div   id="4qifd00"   class="flower right">
；　　緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程
，使制動平穩
，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程
?div   id="4qifd00"   class="flower right">
！　〖訜崞鳎涸诃h(huán)境溫度低于-20℃的地區，可根據用戶需要加裝加熱器
  ，加熱器為AC200V
  、AC110V電壓，訂貨時需注明
  ，溫度的控制調節方法由用戶自己選擇
  ；行程開關：根據用戶要求，推動器可以裝機械式行程開關
  。
?
六
  、工作條件????? 電動機1/2三相交流異步式電動機，符合（G了755-87）規定，絕緣等級：F級????? 連續工作S1連續工作S2
  ，負載持續率FC=60%????? 額定電壓為380V三相
  ，頻率50Hz????? 使用地點的海拔高度等級符合（GB755-87）標準????? 周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.????? 垂直安裝：活塞連接塊朝上
  ，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）
?
七
  、主要技術參數
型號    額定推力(N)    額定行程    動作行程    制動彈簧力(N)    額定頻率(Hz)    輸入功率(W)    額定電壓(V)    額定電流(A)    最大工作頻率    重量(Kg)
            上升    下降
短行程推動器    偏差±20%
ED23/5    220    50    0.35    0.35    180    50    165    380    0.52    2000    10
ED30/5    300    50    0.35    0.35    270    50    200    380    0.46    2000    14
ED50/6    500    60    0.45    0.39    460    50    210    380    0.48    2000    14
ED80/6    800    60    0.32    0.34    750    50    330    380    1.42    2000    24
ED121/6    1250    60    0.4    0.42    1200    50    330    380    1.44    2000    39
ED201/6    2000    60    0.5    0.32    1900    50    450    380    1.45    2000    39
ED301/6    3000    60    0.58    0.32    2700    50    550    380    1.46    1500    40
?
?八、安裝尺寸
型號    A    B    C    D    E    F    G    H    K    L    M    N    O    P    Q    R    S    T    U
ED23/5    286    50    26    12    12    20    16    20    160    80    80    40    200    16    85    55    75    100    20
ED30/5    370    50    34    15    16    25    16    18    160    80    80    40    197    16    85    55    75    100    20
ED50/6    435    60    36    18    20    30    20    23    195    97    120    60    254    22    85    55    75    100    20
ED80/6    450    60    36    18    20    30    20    23    195    97    120    60    254    22    85    55    75    100    20
ED50/12    515    120    36    18    20    30    20    23    195    97    120    60    254    22    ?    ?    ?    ?    ?
ED80/12    530    120    36    18    20    30    20    23    195    97    120    60    254    22    ?    ?    ?    ?    ?
ED121/6    645    60    38    25    25    40    25    35    240    112    90    40    260    25    130    80    120    147    35
ED201/6    645    60    38    25    25    40    25    35    240    112    90    40    260    25    130    80    120    147    35
ED301/6    645    60    38    25    25    40    25    35    240    112    90    40    260    25    130    80    120    147    35
