電力液壓推動器ED121/6電力液壓推動器ED201/6
發布時間：2017-06-30 01:12:40 文章來源：dhzdhbrs 點擊次數：5111次
電力液壓推動器ED121/6電力液壓推動器ED201/6
一、概述

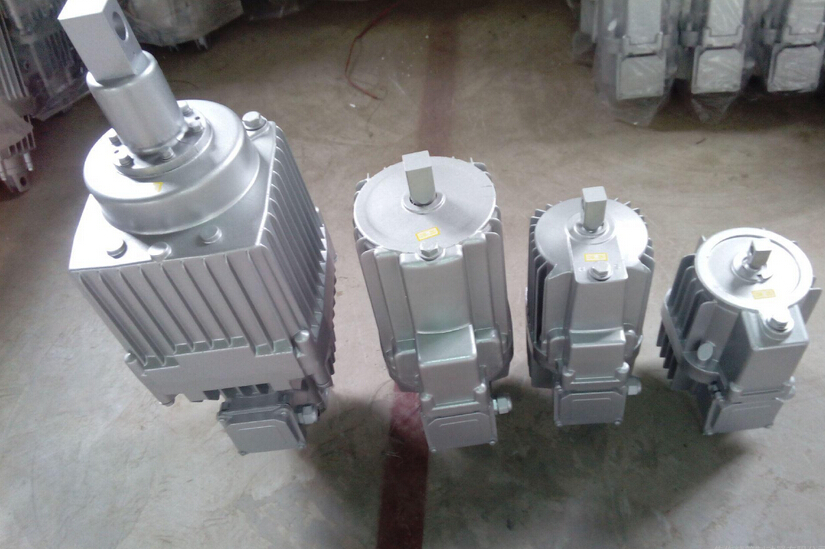

ED電力液壓推動器是一種集電機，離心泵，油缸為一體的
，結構非常緊湊的驅動控制裝置
，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門
，閘門
，定向擺動和轉動（<90°）裝置（機構）及夾緊裝置的驅動控制。
二、設計特點
外殼為鑄造鋁合金、重量輕，外形美觀
；
電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好
，壽命長
；
電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠
，電氣外殼防護等級達IP55;
電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；
油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍
；
Ed系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長；
Ed系列緊固件為不銹鋼材質，美觀耐用。
三、安裝方式的選擇
垂直安裝：活塞桿連接塊朝上；
水平安裝和中間任意位置：主參數標牌朝上；
所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉
，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米
；
無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命
。
四、附加裝置
根據用戶需要可安裝各種附加裝置滿足不同工作需要；
上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長
，可調整的最大值可達額定值的10-20倍
，閥在外部調節。帶閥的推動器其上升下降時間將有所延長
，短行程延長0.1-0.2秒
，長行程延長0.2-0.4秒；
制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力
；
復位彈簧：工作原理同C-彈簧，但復位的彈簧力教?div id="jpandex" class="focus-wrap mb20 cf">?div id="jfovm50" class="index-wrap">；
緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩
，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程
。
加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V
、AC110V電壓
，訂貨時需注明，溫度的控制調節方法由用戶自己選擇
；
行程開關：根據用戶要求 ，推動器可以裝機械式行程開關。
ED推動器主要用作YWZ4 ，YWZ5
，YWZ8，YWZ9
，YWZP系列電力液壓塊式制動器的操作元件
，廣泛適用于起重運輸，冶金
，礦山
，港口
，建筑等行業。
正常工作條件
電動機1/2三相交流異步式電動機 ，符合（G了755-87）規定
，絕緣等級：F級
使用條件：
連續工作S1連續工作S2，負載持續率FC=60%
額定電壓為380V三相 ，頻率50Hz
使用地點的海拔高度等級符合（GB755-87）標準
周圍環境溫度應在-20℃～40℃范圍內 ，其空氣相對濕度應不大于90%5.
垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）
主要技術參數
型號 | 額定推力
(N) | 額定行程
(mm) | 動作行程 | 制動彈簧力
(N) | 額定頻率
(Hz) | 輸入功率
(W) | 額定電壓
(V) | 額定電流
(A) | 最大工作頻率 | 重量(Kg) |
上升 | 下降 |
短行程推動器 | 偏差±20% |
Ed23/5 | 220 | 50 | 0.35 | 0.35 | 180 | 50 | 165 | 380 | 0.52 | 2000 | 10 |
Ed30/5 | 300 | 50 | 0.35 | 0.35 | 270 | 50 | 200 | 380 | 0.46 | 2000 | 14 |
Ed50/6 | 500 | 60 | 0.45 | 0.39 | 460 | 50 | 210 | 380 | 0.48 | 2000 | 14 |
Ed80/6 | 800 | 60 | 0.32 | 0.34 | 750 | 50 | 330 | 380 | 1.42 | 2000 | 24 |
Ed121/6 | 1250 | 60 | 0.4 | 0.42 | 1200 | 50 | 330 | 380 | 1.44 | 2000 | 39 |
Ed201/6 | 2000 | 60 | 0.5 | 0.32 | 1900 | 50 | 450 | 380 | 1.45 | 2000 | 39 |
Ed301/6 | 3000 | 60 | 0.58 | 0.32 | 2700 | 50 | 550 | 380 | 1.46 | 1500 | 40 |
