YWZ9-250/E30制動器YWZ9-250/E50液壓制動器
發布時間：2017-03-29 03:53:47 文章來源：dhzdhbrs 點擊次數：5604次

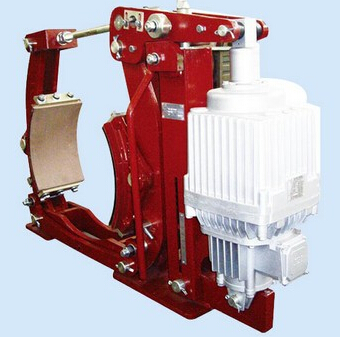

一概述：YWZ9系列電力液壓塊式制動器(以下簡稱為制動器),主要用于起重 ，運輸
、港口
、建筑等機械中各種機構的制動
、產品安裝尺寸和制動力矩參數符合JBZQ4388－86標準
，技術要求符合JB6406-92標準
，制動器的工作條件符合該樣本的有關規定。
二：使用條件：1環境溫度：-25℃—+45℃（祥見推動器使用說明書）：2周圍工作環境中不得有易燃易爆及腐蝕性氣體，空氣相對溫度不大于90%
；
3電源電壓祥見推動器銘牌；4使用地點的海拔高度符合GB755—2000。
三：結構及工作原理：YW系列電力液壓塊式制動器由制動架處相匹配的電力液壓推動器兩大部分組成。
四：1安裝前的檢查：檢查制動器在運輸或儲存過程中是否有損壞或缺件；檢查制動輪表面是否清潔，若有油污或其它臟物
，應徹底清除干凈。
2制動器的安裝：制動器的安裝請參照（圖），按下列規定和步驟進行：
根據制動器在主機的安裝位置，確定出制動器的維修、調整空間較大或較方便的一側
。
縱裝：旋轉彈簧拉桿，使制動彈簧處于自由狀態，松開拉桿10兩端螺母
，轉動拉桿10撐開制動臂
，再將制動器套裝在制動輪上。
YWZ9電力液壓制動器：廣泛用于起重、冶金、礦山、港口、碼頭、建筑等機械驅動裝置的減速和停車制動。其安裝尺寸和制動力矩參數符合JB/T6046-2006標準。匹配Ed系列推動器性能安全可靠、制動平穩、動作頻率高 、制動力矩可調
。
主要擺動鉸點設自潤滑軸承，傳動效率高 、壽命長
，在使用過程中始終保持兩側瓦塊退距均等，避免因退距不均使一側制動襯墊浮帖制動輪的現象
。
制動彈簧布置在彈簧管內 ，并在一側設有制動力矩標尺，調整方便
，直觀
。
可通過增設附加裝置實現某些附加功能：手動釋放裝置釋放（開閘）或閉合（閉閘）限位開關，可實現制動器是否正常釋放或閉合的信號顯示或連鎖保護 。
采用帶下降延時閥的推動器推動 ，可實現制動器的延時閉合
。
使用條件和規程：環境溫度: －25℃～＋45℃。空氣相對濕度：≤90%海拔高度：符合GB755-2000標準 。
電源：三相交流50Hz?380V. (根據用戶要求也生產用于要求可提供60Hz或不同電壓的產品 。
產品有YWZ—YWZ12、YW 、YWP系列塊式制動器
；各種盤式制動器以及YT1、YTD
、ED系列的電力液壓推動器
；ZWZ、ZWZ3A
、TJ2
、TJ5、TJ2A等系列電磁鐵制動器以及BYWZ系列電力液壓防爆制動器
。另外
，還根據用戶要求設計生產派生系列及非標系列產品，使用戶廣泛選擇
。
YWZ9系列電力液壓塊式制動器:
YWZ9-200/23,YWZ9-200/30電力液壓塊式制動器
YWZ9-250/23,YWZ9-250/30,YWZ9-250/50電力液壓塊式制動器
YWZ9-300/30,YWZ9-300/50,YWZ9-300/80電力液壓塊式制動器
YWZ9-315/30,YWZ9-315/50,YWZ9-315/80電力液壓塊式制動器
YWZ9-400/50,YWZ9-400/80,YWZ9-400/121電力液壓塊式制動器
YWZ9-500/80,YWZ9-500/121,YWZ9-500/201電力液壓塊式制動器
YWZ9-600/121,YWZ9-600/301,YWZ9-600/201電力液壓塊式制動器
YWZ9-630/121,YWZ9-630/201,YWZ9-630/301電力液壓塊式制動器
YWZ9-700/201,YWZ9-700/301電力液壓塊式制動器
YWZ9-710/201,YWZ9-710/301電力液壓塊式制動器
