電力液壓推動器ED-30/5

發布時間：2016-06-19 23:26:34 文章來源：dhzdhbrs 點擊次數：7605次

電力液壓推動器ED-23/5

，ED-30/5

，ED-50/6

，ED-80/6,ED-121/6

，ED-201/6，ED-301/6

，ED301/12等
　　一、概述

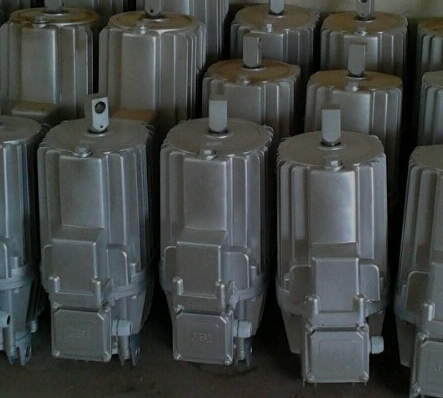

　電力液壓推動器ED-30/5是一種集電機

，離心泵

，油缸為一體的

，結構非常緊湊的驅動控制裝置

，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門

，定向擺動和轉動（<90°）裝置（機構）及夾緊裝置的驅動控制。
　　二

、設計特點
　　外殼為鑄造鋁合金

、重量輕，外形美觀

；
　　電機為非浸油式結構，B級或F級絕緣(根據用戶要求)

。耐熱性好

，壽命長；
　　電機接線盒蓋設有密封

，采用電纜填料函進線，牢固可靠

，電氣外殼防護等級達IP55;
　　電機軸和推桿均表面鍍硬鉻處理

，使密封件壽命大大延長

；
　　油缸殼體在一側設有平衡氣室

，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍

；
　　Ed系列全部密封件和軸承采用世界名牌產品，密封可靠

，壽命長

；
　　Ed系列緊固件為不銹鋼材質，美觀耐用

。
　　三、安裝方式的選擇
　　垂直安裝：活塞桿連接塊朝上

；
　　水平安裝和中間任意位置：主參數標牌朝上

；
　　所有推動器的推桿連接塊都可以旋轉

。Ed50-Ed301固定座可作90°旋轉

，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；
　　無論何種安裝位置

，活塞桿都不能承受任何力

，以免影響使用效果和壽命。
　　四

、附加裝置
　　根據用戶需要可安裝各種附加裝置滿足不同工作需要

；
　　上升或下降閥：加裝上升閥“H”

，下降閥“S”或上升下降閥“H

、S”可使上升下降時間無級延長，可調整的最大值可達額定值的10-20倍

，閥在外部調節

。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒

，長行程延長0.2-0.4秒

；
　　制動彈簧：它產生制動力

，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力

；
　　復位彈簧：工作原理同C-彈簧，但復位的彈簧力教?div id="m50uktp" class="box-center"> ?div id="m50uktp" class="box-center"> ；
　　緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程

，使制動平穩

，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程

。
　　加熱器：在環境溫度低于-20℃的地區

，可根據用戶需要加裝加熱器，加熱器為AC200V

、AC110V電壓

，訂貨時需注明，溫度的控制調節方法由用戶自己選擇

；
　　行程開關：根據用戶要求，推動器可以裝機械式行程開關

。
　　用途
電力液壓推動器ED-80/6主要用作YWZ4

，YWZ5，YWZ8

，YWZ9

，YWZP系列電力液壓塊式制動器的操作元件

，廣泛適用于起重運輸
