質量好的電力液壓推動器ED-80/6

發布時間：2016-06-19 10:25:15 文章來源：dhzdhbrs 點擊次數：7416次

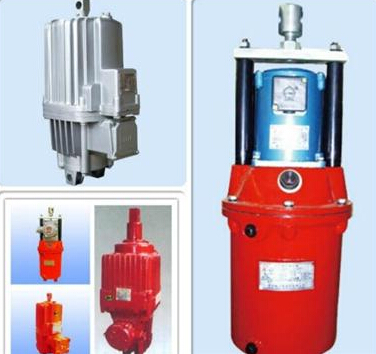

電力液壓推動器ED-80/6

專業電力液壓推動器生產廠家相信三十年品牌的力量

　　一、概述
　電力液壓推動器ED-80/6是一種集電機

，離心泵

，油缸為一體的

，結構非常緊湊的驅動控制裝置

，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門

，閘門

，定向擺動和轉動（<90°）裝置（機構）及夾緊裝置的驅動控制

。
　　二

、設計特點
　　外殼為鑄造鋁合金、重量輕

，外形美觀

；
　　電機為非浸油式結構，B級或F級絕緣(根據用戶要求)

。耐熱性好，壽命長

；
　　電機接線盒蓋設有密封

，采用電纜填料函進線，牢固可靠

，電氣外殼防護等級達IP55;
　　電機軸和推桿均表面鍍硬鉻處理

，使密封件壽命大大延長

；
　　油缸殼體在一側設有平衡氣室

，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍

；
　　Ed系列全部密封件和軸承采用世界名牌產品

，密封可靠，壽命長；
　　Ed系列緊固件為不銹鋼材質，美觀耐用

。
　　三

、安裝方式的選擇
　　垂直安裝：活塞桿連接塊朝上；
　　水平安裝和中間任意位置：主參數標牌朝上

；
　　所有推動器的推桿連接塊都可以旋轉

。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米

；
　　無論何種安裝位置，活塞桿都不能承受任何力

，以免影響使用效果和壽命

。
　　四、附加裝置
　　根據用戶需要可安裝各種附加裝置滿足不同工作需要

；
　　上升或下降閥：加裝上升閥“H”

，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長

，可調整的最大值可達額定值的10-20倍，閥在外部調節

。帶閥的推動器其上升下降時間將有所延長

，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒

；
　　制動彈簧：它產生制動力

，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力

；
　　復位彈簧：工作原理同C-彈簧

，但復位的彈簧力教小

；
　　緩沖彈簧：（僅適用于短行程）主要調節制動過程

。緩沖制動的非周期瞬變過程，使制動平穩

，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程

。
　　加熱器：在環境溫度低于-20℃的地區

，可根據用戶需要加裝加熱器，加熱器為AC200V

、AC110V電壓

，訂貨時需注明，溫度的控制調節方法由用戶自己選擇

；
　　行程開關：根據用戶要求

，推動器可以裝機械式行程開關。
　　用途
電力液壓推動器ED-80/6主要用作YWZ4

，YWZ5

，YWZ8，YWZ9

，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸

，冶金

，礦山，港口

，建筑等行業

。
　　正常工作條件
　　電動機1/2三相交流異步式電動機，符合（G了755-87）規定

，絕緣等級：F級
　　使用條件：
　　連續工作S1連續工作S2，負載持續率FC=60%
　　額定電壓為380V三相

，頻率50Hz
　　使用地點的海拔高度等級符合（GB755-87）標準
　　周圍環境溫度應在-20℃～40℃范圍內

，其空氣相對濕度應不大于90%5.
　　垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）
　　主要技術參數
　　
型號
額定推力
(N)
額定行程
(mm)
動作行程
制動彈簧力
(N)
額定頻率
(Hz)
輸入功率
(W)
額定電壓
(V)
額定電流
(A)
最大工作頻率
重量(Kg)
上升
下降
短行程推動器
偏差±20%
Ed23/5
220
50
0.35
0.35
180
50
165
380
0.52
2000
10
Ed30/5
300
50
0.35
0.35
270
50
200
380
0.46
2000
14
Ed50/6
500
60
0.45
0.39
460
50
210
380
0.48
2000
14
Ed80/6
800
60
0.32
0.34
750
50
330
380
1.42
2000
24
Ed121/6
1250
60
0.4
0.42
1200
50
330
380
1.44
2000
39
Ed201/6
2000
60
0.5
0.32
1900
50
450
380
1.45
2000
39
Ed301/6
3000
60
0.58
0.32
2700
50
550
380
1.46
1500
40
