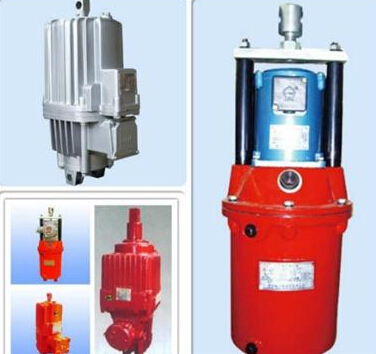

電力液壓推動器ED-23/5

發布時間：2016-06-19 10:07:36 文章來源：dhzdhbrs 點擊次數：7354次

Ed系列電力液壓推動器型號 ED-23/5，ED-30/5

，ED-50/6

，ED-80/6

，ED-121/6

，ED-201/6,ED-301/6，ED-301/12

一

、概述
Ed系列電力液壓推動器是一種集電機

，離心泵，油缸為一體的

，結構非常緊湊的驅動控制裝置

，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門

，閘門

，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。ED系列電力液壓推動器主要用作YWZ4

，YWZ5

，YWZ8，YWZ9

，YWZP系列電力液壓塊式制動器的操作元件

，廣泛適用于起重運輸，冶金

，礦山

，港口，建筑等行業

。

產品特點
　　外殼為鑄造鋁合金

、重量輕，外形美觀

；
　　電機為非浸油式結構

，B級或F級絕緣(根據用戶要求)。耐熱性好

，壽命長；
　　電機接線盒蓋設有密封

，采用電纜填料函進線

，牢固可靠，電氣外殼防護等級達IP65;
　　電機軸和推桿均表面鍍硬鉻處理

，使密封件壽命大大延長

；
　　油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝

，從而擴大其使用范圍

；
　　Ed系列全部密封件和軸承采用世界名牌產品，密封可靠

，壽命長

；
　　Ed系列緊固件為不銹鋼材質，美觀耐用。

四

、安捉式
　　垂直安裝：活塞桿連接塊朝上

；
　　水平安裝和中間任意位置：主參數標牌朝上；
　　所有推動器的推桿連接塊都可以旋轉

。Ed50-Ed301固定座可作90°旋轉

，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；
　　無論何種安裝位置

，活塞桿都不能承受任何力

，以免影響使用效果和壽命。

五

、附加裝置
　　根據用戶需要可安裝各種附加裝置滿足不同工作需要

；
　　上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H

、S”可使上升下降時間無級延長

，可調整的最大值可達額定值的10-20倍，閥在外部調節

。帶閥的推動器其上升下降時間將有所延長

，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒

；
　　制動彈簧：它產生制動力

，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；
　　復位彈簧：工作原理同C-彈簧

，但復位的彈簧力教?div id="jpandex" class="focus-wrap mb20 cf">。?br/>　　緩沖彈簧：（僅適用于短行程）主要調節制動過程

。緩沖制動的非周期瞬變過程

，使制動平穩，它代替推桿連接塊裝在活塞桿上

，不改變推動器的行程

。
　　加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器

，加熱器為AC200V

、AC110V電壓，訂貨時需注明

，溫度的控制調節方法由用戶自己選擇

；
行程開關：根據用戶要求，推動器可以裝機械式行程開關

。

六

、工作條件
電動機1/2三相交流異步式電動機

，符合（G了755-87）規定，絕緣等級：F級
連續工作S1連續工作S2

，負載持續率FC=60%
額定電壓為380V三相

，頻率50Hz
      使用地點的海拔高度等級符合（GB755-87）標準
      周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.
      垂直安裝：活塞連接塊朝上

，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）

七

、主要技術參數

型號

額定推力
(N)

額定行程
(mm)

動作行程

制動彈簧力
(N)

額定頻率
(Hz)

輸入功率
(W)

額定電壓
(V)

額定電流
(A)
