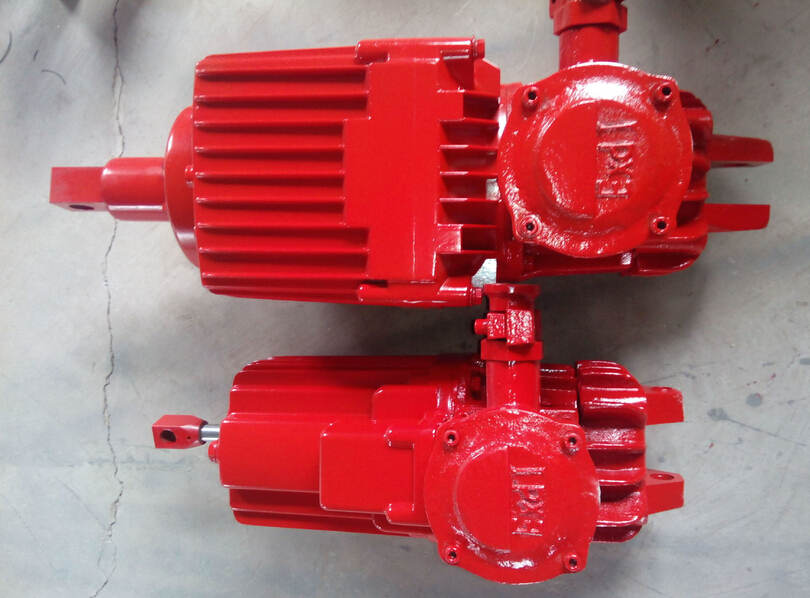

BED防爆液壓推動器BED50/6
發布時間：2016-08-06 08:40:20 文章來源：dhzdhbrs 點擊次數：6595次
BED系列防爆電力液壓推動器BED23/5，BED30/5，BED50/6 ，BED80/6
，BED121/6
，BED201/6
，BED301/6
BYT1系列防爆電力液壓推動器BYT1-45/6 ，BYT1-90/8
，BED-125/10，BED-180/12
BED系列電力液壓推動器主要用作YWZ4 ，YWZ5
，YWZ8，YWZ9
，YWZP系列電力液壓塊式制動器的操作元件
，廣泛適用于起重運輸，冶金
，礦山
，港口，建筑等行業
。
BYT1系列電力液壓推動器主要用作YWZ,YWZB電力液壓制動器上 。
其隔爆性能符合GB3836.2-2000 爆炸性環境用防爆電氣設備，隔爆型電氣設備 B 的規定 ，防爆標志 EXdi
正常工作條件
電動機1/2三相交流異步式電動機 ，符合（G了755-87）規定，絕緣等級：F級
使用條件：
連續工作S1連續工作S2
，負載持續率FC=60%
額定電壓為380V三相
，頻率50Hz
使用地點的海拔高度等級符合（GB755-87）標準
周?chē)h(huán)境溫度應在-20℃～40℃范圍內
，其空氣相對濕度應不大于90%5.
垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）
電力液壓推動器ED主要技術參數
型號 | 額定推力
(N) | 額定行程
(mm) | 動作行程 | 制動彈簧力
(N) | 額定頻率
(Hz) | 輸入功率
(W) | 額定電壓
(V) | 額定電流
(A) | 最大工作頻率 | 重量(Kg) |
|
上升 | 下降 |
|
|
|
|
|
|
|
|
|
|
短行程推動器 | 偏差±20% |
|
|
|
|
|
|
|
|
|
|
BED23/5 | 220 | 50 | 0.35 | 0.35 | 180 | 50 | 165 | 380 | 0.52 | 2000 | 10 |
BED30/5 | 300 | 50 | 0.35 | 0.35 | 270 | 50 | 200 | 380 | 0.46 | 2000 | 14 |
BED50/6 | 500 | 60 | 0.45 | 0.39 | 460 | 50 | 210 | 380 | 0.48 | 2000 | 14 |
BED80/6 | 800 | 60 | 0.32 | 0.34 | 750 | 50 | 330 | 380 | 1.42 | 2000 | 24 |
BED121/6 | 1250 | 60 | 0.4 | 0.42 | 1200 | 50 | 330 | 380 | 1.44 | 2000 | 39 |
BED201/6 | 2000 | 60 | 0.5 | 0.32 | 1900 | 50 | 450 | 380 | 1.45 | 2000 | 39 |
BED301/6 | 3000 | 60 | 0.58 | 0.32 | 2700 | 50 | 550 | 380 | 1.46 | 1500 | 40 |
