電力液壓鼓式制動器總裝圖配件名稱
發(fā)布時間：2023-10-22 15:22:46 文章來源：dhzdhbrs 點擊次數(shù)：3777次

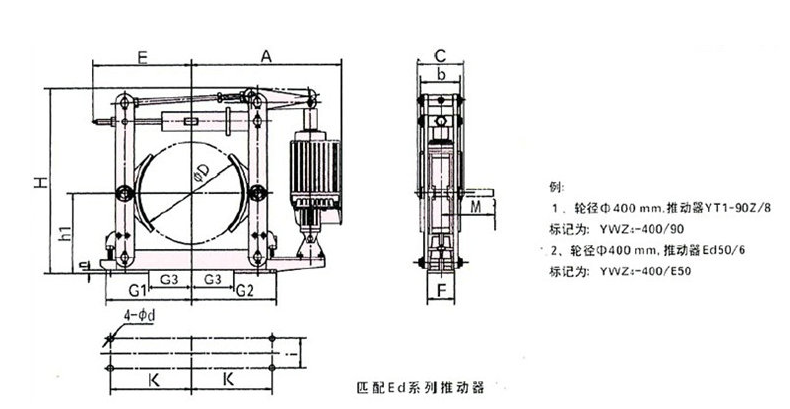

制動器總裝圖
1、底座2、電液推動器3、三角板4
、制動彈簧5
、力矩調(diào)節(jié)螺母6、緊固螺母7
、補償緊定螺栓
、螺母8、拔銷9
、補償套10、制動拉桿l1
、防松螺母
、隔套、墊片 12
、制動臂 13
、制動瓦塊 14、鎖緊螺栓
、螺母15
、退距均等杠桿 l6、互鎖銷
圖1 制動器總圖
制動器機構運動簡圖
1、2、電液推桿裝配3、三角板4、5、制動彈簧裝配6、制動拉桿7、8、制動臂
圖2 制動器機構運動簡圖
