EB1，Ed、YTD
、MYT2系列電力液壓推動器

發布時間：2018-11-05 12:18:34 文章來源：dhzdhbrs 點擊次數：6803次

EB1

，Ed

、YTD

、MYT2系列電力液壓推動器執行標準：Ed系列符合DIN15430標準，YTD系列符合JB/T10603-2006標準，MYT2系列連接尺寸符合Q/ZB120標準

，可取代(M)YT1系列老產品

。產品用途：電力液壓推動器是一種集電機，離心泵

，油缸為一體的

，結構非常緊湊的驅動控制裝置，被廣泛用作各種鼓式制動器和盤式制動器的驅動裝置

，還可用于各種工業閥門

，閘門，定向擺動和轉動(<90°)裝置(機構)及夾緊裝置的驅動控制

。主要特點：外殼為鑄造鋁合金

，重量輕，外形美觀

。電機為非浸油式結構,B級或F級絕緣(根據用戶要求),耐熱性好

，壽命長。電機接線盒蓋設有密封

，采用電纜填料函進線

，牢固可靠，電氣外殼防護等級達IP65

。電機軸和推桿均表面特殊處理

，使密封件壽命大大延長。油缸殼體在一側設有平衡氣室,可使推動器在0~180°任何方向安裝

，從而擴大其使用范圍

。全部密封件和軸承采用世界產品，密封可靠

，壽命長

。緊固件為不銹鋼材質

，美觀耐用

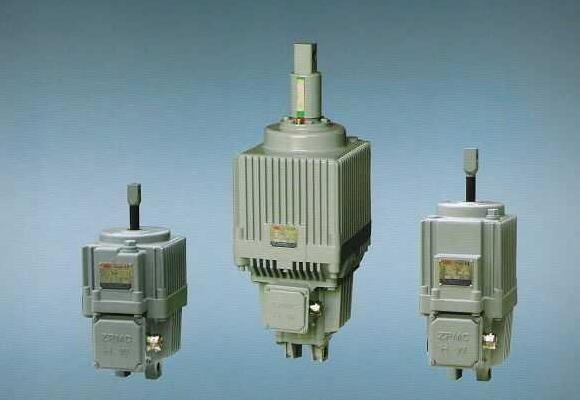

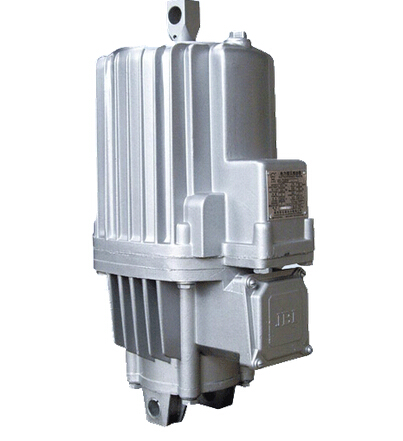

。產品實拍圖產品細節及參數說明：1)H=上升閥(上升延時),S=下降閥(下降延時)(MYT2-10/2.5, Ed220,YTD220無此附加裝置)。2)推桿頭可360°任意旋轉

。公司介紹我司主要從事工業制動器及其控制系統的研發

、設計、制造和銷售

。公司是目前國內生產規模大

、產品品種全、行業覆蓋面廣并具備較強自主創新能力的工業制動器專業生產商和工業制動系統解決方案提供商

。公司新廠區占地300畝

，已完成標準廠房、綜合辦公樓和員工宿舍等生活設施的建設

。新廠區以優美的環境

，現代化的辦公條件

，先進的數字化生產設備為華伍員工提供高起點的工作學習與發展的平臺。華伍股份是我國工業制動器行業標準的主起草單位

，現行十項行業標準中有九項標準是由公司起草的

，公司目前正負責修訂行業標準《工業制動器制動輪和制動盤》。行業協會統計資料表明

，公司市場占有率多年來連續居行業首位

，是我國工業制動器行業的龍頭企業。華伍股份擁有各種精良的專業數控加工設備

、生產工藝先進

，生產流程布局合理、高效

，自動化程度高

，試驗與檢測設備齊全且均處于國際先進水平。在產品制造過程中

，公司大力推進信息化技術和先進制造技術的應用

，加大新技術、新工藝

、新材料

、新工裝的研發和應用步伐，強化公司在行業內的技術地位

。

電動液壓推桿制動器的結構

　　該制動器由制動架和相匹配液壓推力器兩大部分組成（圖2）

。制動架由制動瓦塊、主彈簧

、制動臂

、調整桿等組成。液壓推力器的上部為一個小型電動機

，下部為一個小型離心式油泵

，油泵的活塞與其上部的兩根推桿相連。

電動液壓推桿制動器的工作原理

　　當電動機旋轉后帶動油泵

，油泵產生油壓推動活塞連同推桿一起向上移動

，通過制動器推桿和杠桿等機構使制動瓦塊動作而達到松開的目的，當電動機斷電停止旋轉時

，靠主彈簧使活塞

、推桿向下移動，通過杠桿和制動臂等機構使制動瓦塊動作而達到制動的目的

。

電動液壓推桿制動器的加裝辦法

　　a將電動機與減速器之間的柱銷聯軸器改為帶制動輪的彈性圈柱銷聯軸器

；

　　b根據電動液壓推桿制動器安裝技術要求，在皮帶機頭架上用槽鋼焊接一個安裝支座；

　　c在電動機與減速器之間的帶制動輪的彈性圈柱銷聯軸器安裝后

，電動液壓推桿制動器定位安裝

；

　　d取消逆止器的星輪、滾柱

，）保留滾柱逆止器的固定外套

、端蓋部件，（充當軸端套

，防止外伸轉軸影響安全運行的作用）

；

　　e試運行，并調整電動液壓推桿制動器制動力和松閘時制動瓦塊兩側間隙等

。

電動液壓推桿制動器性能特點

1 故障少

、壽命長的特點

　　液壓推力器是電動液壓推桿制動器主要部件，它里面有一小型離心油泵

，在全密封的條件下工作

，油質干凈、潤滑條件好

，油泵葉片

、轉軸和油缸等不易磨損和損壞，使用壽命當然很長

。

　　制動架屬金屬結構

，更不易損壞；制動瓦塊（制動蹄片）屬于易損件

，但在皮帶機上應用具有使用壽命長的特點

。電動液壓推桿制動器動作頻率能達到每分鐘幾百次以上，而皮帶機每天只需要?jiǎng)幼鞯拇螖?shù)只有幾十次以下

，制動器的制動蹄片就顯得非常耐用

，三年下來磨損量非常小，預計再用三

、五年可能沒有什么問題

。

2 電動液壓推桿制動器維護簡單方便

　　液壓推力器平時一般不需要維修，只要檢查一下制動器制動瓦塊與制動鼓之間的間隙情況

，問隙有了偏差可作適當調整

。有些液壓推力器可能有些滲漏，可適當給液壓推力器補充20號機油

；制動瓦塊也可以更換的，且更換很方便迅速

。

3 電動液壓推桿制動器耗電省

　　選用YWZ系列電動液壓推桿制動器比選用電磁鐵制動器更節能

。具有相同直徑（Φ400mm）制動瓦塊的制動器進行比較：如電動液壓推桿制動器YWZ3——400/125，制動力矩為1120—1800Nm，推力器電機型號為YT1一12Z／10

，電機功率為400W

；而電磁鐵制動器ZWZ3一400／400型，通電持續率為100％

，制動力矩為500Nm

，電磁鐵消耗功率為660W。由此可見

，使用液壓推桿制動器比電磁鐵制動器少耗電三分之一以上

，具有節能的功效

推動器 ED121/6 2LL5 551-1SIBRE 齒輪箱 USB3-3 EB800-60SIBRE SHI251-2100*36-RLSIBRE 制動器 GH180-08 DC205V/2.2ASIBRE 制動器 USB3-IIIEB3000/60-630*30SIBRE 制動器 TE160/EB120/40SIBRE 電磁制動器 TMB400-GH180 M.Br：100-1700SIBRE 盤式制動器剎車片 SH202-1500/150SIBRE 制動器 TE500-EB2000/60SIBRE 摩擦片 USB-III-2000-60制動器摩擦片SIBRE 摩擦片 Lining for brake SHI-202SIBRE 制動器 CB8-E-100//Nr.M15013206//Nr.144466 M Br.:4500-9000Nm，PI.-Nr.:M1501320ESIBRE 抱閘 D-35708 HAIGER SBH-250/300-50SIBRE 推動器 TYPE﹕USB3-I-EB800/60 M Br.:1380-2610 Kom.Nr:128058SIBRE 制動器 CB8.4-H-100SIBRE 摩擦片用于USB-I EB800/60SIBRE 配件 WN200-24SIBRE 制動器 USB3-1-EB500/60-630*30SIBRE 推動器 EB500/60SIBRE 制動器 USB3-III-Ed201/6-630SIBRE Brake 265 Nm. Intorq. BFK458-25E. 180 VDC with Aluminium Rotor serial No. 396288. for trolley drive at ReclaimerSIBRE TE-S500/121SIBRE 摩擦片 Lin-Ling-SHI 202SIBRE 摩擦片 USB3-Ⅲ-3000/60SIBRE 機械制動器 TE-S250/300-50SIBRE 制動器 USB3-Ⅲ-ED121/6-1250X30SIBRE USB3-III-2000/60 M.BR：4450-12800 NmSIBRE 制動彈簧 Bremsfeder for USB3-Ⅱ-1250SIBRE 制動盤 friction lining for USB3-III-ED/121/6-630*30SIBRE USB3-III-ED301/6-800*30SIBRE 制動器制動器TE630 + 推動器ED201/6SIBRE 液壓油泵配套的液壓油泵V3SIBRE 彈簧用于 USB3-III-EB2000/60-710*30 的彈簧SIBRE 制動器 TE400-ED80/6 制動力矩100-1800N.MSIBRE 制動器 TE400-Ed80/6SIBRE 制動器 SHI202SIBRE USBC32-ED80/60-630*30SIBRE TE630-ED201/6SIBRE 制動器 USB3-111-121/6 M1501 203E 3200-7250NM P=0.35SIBRE 摩擦片摩擦片用于 USB3-III-EB3000/60SIBRE 推動器 ED 50/6與陽極爐制動器 TE 500/50/6SIBRE 制動器蹄片 TE630/2000/60 見描述SIBRE Brake 32 Nm. Intorq. BFK458-12N. 225 VDC with Aluminium Rotor serial No. 396214. for take up winch at CBY1.CBY2.SIBRE 電力液壓盤式制動器 USB3-Ⅲ-Ed121/6-630×30SIBRE 制動器 SHI252SIBRE 制動器 USB3-3 EB2000-60SIBRE Brake 它主要與系列電機配套

。廣泛應用于冶金

、建筑、化工

、食品

、機床、舞臺

、電梯

、輪船、包裝等機械中

，及在斷電時（防險）制動等場合
