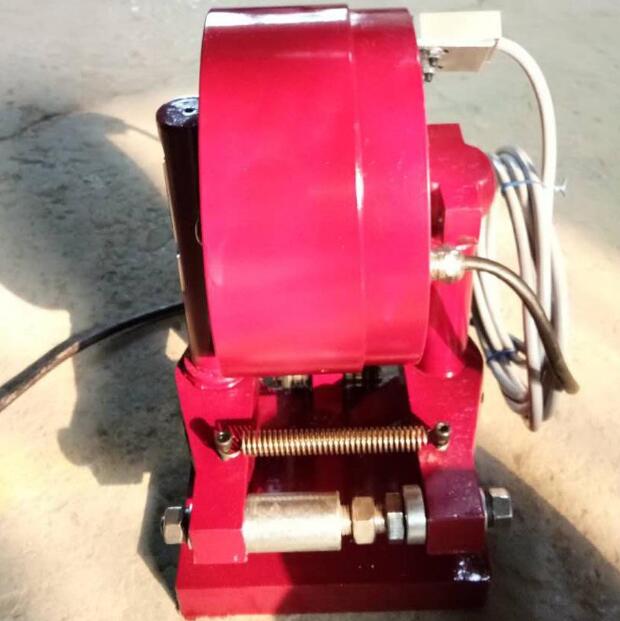

DP30電磁盤式制動器生產廠家

DP30電磁盤式制動器 電磁失電制動器在各種起重裝置作業中應用十分廣泛

，不但大大提高了作業效率，而且可以大大的降低人力成本和保證作業安全性。電磁失電制動器具有低噪音、低發熱、安全性高、制動時間敏捷及極好的扭矩保持效用等等優點，在各行業起重裝置中特別是高頻制動場合中得到了廣泛應用。,電磁制動器為分通電式電磁制動器及斷電式電磁制動器(電磁式失電制動器或者無勵磁動作型制動器),通電式電磁一、主要特性主要特性：：

彈簧力制動

；電磁力松閘 具有手動松閘功能 摩擦片磨損手動補償 制動器松閘顯示開關 制動盤的厚度為15mm

DP30電磁盤式制動器可垂直或水平位置（帶摩擦片復位彈簧）安裝



二、制動盤與支撐座

安裝之后檢查制動盤的端跳不超過±0.1mm

； 徹底清潔制動盤，應避免沾上任何油脂及污物；

制動器應牢固地安裝在有足夠的強度以克服制動力矩的支撐座上, 且放置制動器的表面的不平度≤±0.5mm。根據資料下圖確定制動器與制動盤的相對位置。



  三

、制動器的安裝



1. 制動器交貨狀態： - 手動松閘

DP30電磁盤式制動器 摩擦片沒有安裝

，與摩擦片保持彈簧一起包裝

                          摩擦片保持彈簧

安裝制動器

 必須保證制動器相對制動盤對中與垂直（如右圖） -制動盤與制動器的線圈體（28）平行

制動盤與制動器摩擦片支撐座（29）兩側距離相等

緊固地腳螺栓，仔細檢查制動盤不要與制動器本體接觸 -安裝摩擦片和保持彈簧

松開手動松閘螺栓（17）10mm（七圈）

，制動器上閘與制動盤



四

、DP30電磁盤式制動器制動器的調節

  調節制動器之前必須手動松閘。

1手動補償系統由螺栓（A）和（B）組成

。 2調整步驟

制動器必須手動打開

從制動臂的前端用手施加一個壓力使摩擦片緊壓制動盤



 DP30電磁盤式制動器使兩條螺栓（A）和（B）在制動器中心位置接觸（如右圖）

，擰          緊螺栓B的兩個螺母

在兩條螺母插入一個0.6mm的塞尺。按圖方向擰緊A螺栓的螺母A1

，帶動制動臂使摩擦片貼上制動盤但不要太用力。在擰緊螺栓A的另一個鎖母
