ED液壓推動器ED-121/6 ED121/6用途

發布時間：2018-09-27 23:54:15 文章來源：dhzdhbrs 點擊次數：5844次

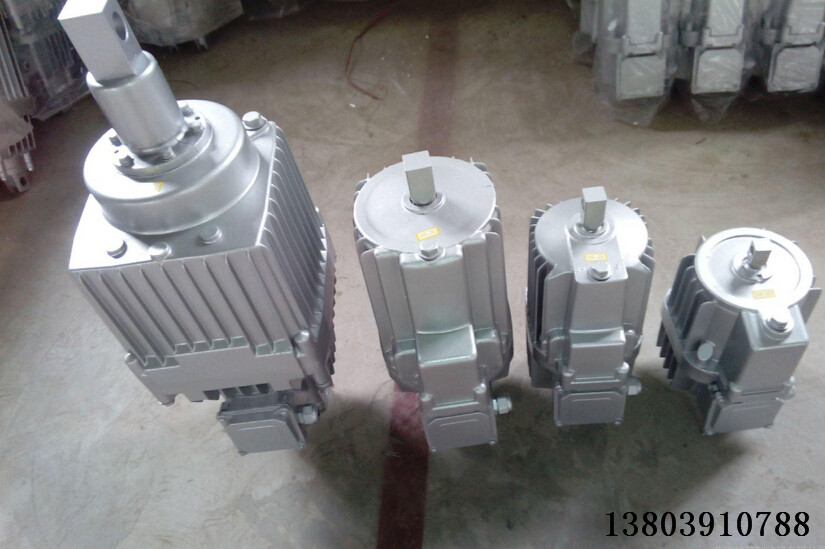

ED液壓推動器ED-121/6,ED121/6用途
ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8

，YWZ9，YWZP系列電力液壓塊式制動器的操作元件

，廣泛適用于起重運輸

，冶金，礦山

，港口

，建筑等行業。
正常工作條件
電動機1/2三相交流異步式電動機

，符合（G了755-87）規定

，絕緣等級：F級
使用條件：
連續工作S1連續工作S2，負載持續率FC=60%
額定電壓為380V三相

，頻率50Hz
使用地點的海拔高度等級符合（GB755-87）標準
周圍環境溫度應在-20℃～40℃范圍內

，其空氣相對濕度應不大于90%5.
垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）
主要技術參數
型號額定推力
(N) 額定行程
(mm) 動作行程制動彈簧力
(N) 額定頻率
(Hz) 輸入功率
(W) 額定電壓
(V) 額定電流
(A) 最大工作頻率重量(Kg)
上升下降
短行程推動器偏差±20%
ED23/5 220 50 0.35 0.35 180 50 165 380 0.52 2000 10
ED30/5 300 50 0.35 0.35 270 50 200 380 0.46 2000 14
ED50/6 500 60 0.45 0.39 460 50 210 380 0.48 2000 14
ED80/6 800 60 0.32 0.34 750 50 330 380 1.42 2000 24
ED121/6 1250 60 0.4 0.42 1200 50 330 380 1.44 2000 39
ED201/6 2000 60 0.5 0.32 1900 50 450 380 1.45 2000 39
ED301/6 3000 60 0.58 0.32 2700 50 550 380 1.46 1500 40

用途
連續工作S1和繼續工作S3

，雞毛環境溫度達到+50℃

。
表中額定電流系指在額定運行時的線端電流，但如果電源為非額定定值時，勢必引起額定電流的相應變化

。環境溫度：-20℃～+50℃

，液壓油：DB-25（SY1351-77）低于-20℃時，用YH-10液壓油

，可不裝加熱器，用DB-25液壓器

，必須裝加熱器

。行程時間是在20℃環境溫度時測定的。
主要技術參數
型號 A B C D E F G H K L M N O P Q R S T U
EN23/5 286 50 26 12 12 20 16 20 160 80 80 40 200 16 85 55 75 100 20
EN30/5 370 50 34 15 16 25 16 18 160 80 80 40 197 16 85 55 75 100 20
EN50/6 435 60 36 18 20 30 20 23 195 97 120 60 254 22 85 55 75 100 20
EN80/6 450 60 36 18 20 30 20 23 195 97 120 60 254 22 85 55 75 100 20
EN50/12 515 120 36 18 20 30 20 23 195 97 120 60 254 22
EN80/12 530 120 36 18 20 30 20 23 195 97 120 60 254 22
EN121/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35
EN201/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35
EN301/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35
