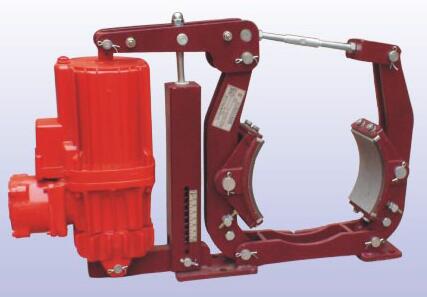

皮帶機用電力液壓制動器YWZ5

發布時間：2018-09-18 03:04:12 文章來源：dhzdhbrs 點擊次數：5713次

主要部件（或設備）配置要求

（1）制動器能滿足正常起動

、正常停車和緊急停車的要求

，與電控系統以及液壓控制系統構成機電液一體化帶式輸送機控制系統

，保證帶式輸送機平穩制動停車；

（2）系統突然斷電保護控制

。當系統突然斷電時

，仍能保證輸送機安全平穩地停車

；

（3）電動機出現超速能自動制動停車

；

（4）制動系統布置于上端；

（5）聯接方式：制動器與滾筒軸為花鍵連接

；滾筒軸徑為120mm

，花鍵為矩形鍵

，齒數為10

。

（6）設備機身有MA標志。

、生產廠家能夠提供盤式制動器設計

、生產

、制造

、安裝、檢驗檢測所需資質文件

。生產廠家需提供盤式制動器有效的煤安證

。

、貨物使用環境及范圍

盤式制動器使用于煤礦井下粉塵

、潮濕環境。海拔不超過1000m

，設備工作環境溫度不大于40℃

，相對濕度不大于95%（+20℃）

。

6、貨物適用標準

（1）最新版《煤礦安全規程》

（2）GB 3836-2000 《爆炸性氣體環境用電氣設備》

（3）JB/T 7019-93 盤式制動器制動盤

（4）GB 191-2000 包裝儲運圖示標志

（5）GB/T 13384 機電產品包裝通用技術條件

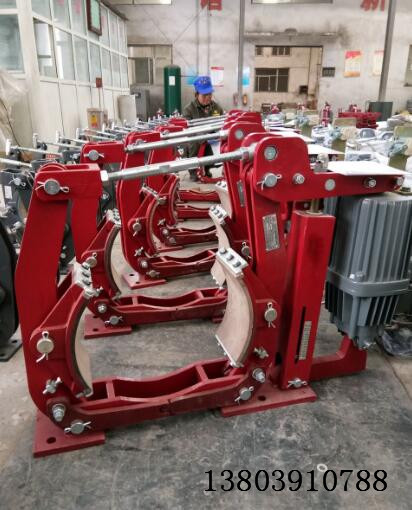

（6）Q/09TLB002-2016 帶式輸送機用盤式制動裝置 YWZ5車間圖片近_副本

、技術參數

（1）額定制動力矩：45KN.m

（2）制動器副數：2副

（3）使帶式輸送機停車減速度保持在0.05-0.3m/s2范圍內

（4）液壓控制系統長時間工作油溫不超過70℃

；

（5）可以根據現場要求調節制動力矩大小

；

（6）整機具有良好的密封性能（無滲漏油現象）

；

（7）液壓站油號：46號耐磨液壓油；油箱容積：約 0.4 m3

；

（8）周圍空氣中的可燃性氣體

、煤塵等不得超過《煤礦安全規程》規定的安全含量；

環境內無足以銹蝕金屬的氣體和塵埃

；

（9）制動器本機電控電氣控制接點：（目前

，三采區71煤運輸上山皮帶機無電控操作臺，現場安裝1臺宿州市中礦三杰科技股份公司KHP178K-Z煤礦用帶式輸送機保護控制裝置

；需要配置1臺電控操作臺與制動器防爆微機控制箱配合使用

。）

（9）.1本機電控需要的信號（輸入信號DI）：

1個“遠控開/停信號”，常開無源干接點

；

1個“遠控急停信號”

，常開無源干接點；

1個“遠控故障復位”

，常開無源干接點。

（9）.2本機電控提供的信號(輸出信號DO)：

1個“正常輸出信號”

，常開無源干接點

；

1個“運行輸出信號”，常開無源干接點

；

1個備用常開無源干接點

、質量及驗收要求

產品質量應符合以上貨物標準及技術參數要求

，設備正常運轉后按國家有關規定及本技術規范條款

，進行技術驗收。

、安裝

、調試要求

安裝

、調試階段，出賣人需派技術人員到施工現場免費協助安裝

、調試及試運行工作

。

、服務及質保要求

（1）產品出賣人負責技術培訓，培訓內容包括：設備結構及維護

、設備控制及操作，培訓在產品使用人現場進行

。通過培訓

，使用人的技術人員能掌握有關操作、維修技能

，能夠及時處理各種故障

。

（2）產品質保期為自設備投入使用之日起一年或到貨十八個月（先到為準）。如出現質量問題

，產品出賣人應在24小時內趕到產品使用現場進行服務。

、運輸及包裝要求

設備出廠時

，應進行合理包裝，保證設備的外觀和結構不受損壞

，保護設備的性能及其使用價值

。設備的包裝能極大限度的滿足裝卸、運輸

、搬運等安全方面的需要，以保證設備完好如初的運送到使用現場

。

、供應商須提供技術資料要求

（1）設備的型號、總圖

、安裝圖和相關技術參數

；

（2）設備制造

、檢驗記錄

；

（3）外觀質量及幾何尺寸檢驗報告；

（4）出廠時隨機供產品使用說明書

、產品合格證

、煤安證、裝箱單等資料

。適用于重載工況環境下的設備諸如：起重機起升機構、皮帶機

、堆料機

、卸船機

、集裝箱起重機以及鑄造起重機等等。傳遞力矩可達1025KNm

，徑向載荷可達550KN。ABC-A系列是參照SEB666 212標準進行的設計

，可與市場上類似產品在連接尺寸上進行互換

。 SIBRE RHI系列夾輪器 RHI系列夾輪器，又名輪邊制動器

，主要用于室外中型

、重型起重機械工作狀態下的防風制動及非工作狀態下輔助制動

。一般作用在被動車輪上進行直接制動

，可有效防止制動車輪在風力作用下產生滾動位移。結構上采用彈簧上閘

，液壓松閘

，具有SHI型的優點。主要應用在碼頭

、料場等中重型設備上，提供安全錨定功能

。產品特點：所有銷軸均為德國優質不銹鋼1.4057 所有鉸點安裝自潤滑DU套. 粉末冶金摩擦片,耐磨,耐高溫,摩擦系數穩定. 高質量碟簧,使用壽命大于兩百萬次. 油缸已增加窺視鏡,方便觀察碟簧工作情況,如有漏油及時發現 標配節流閥,上閘速度可調 手動調節松閘間隙方便,快捷 M12以下螺栓螺母均為不銹鋼大于80%含鋅量的環氧富鋅底漆,更好的適應海洋性氣候

。 SIBRE ASC系列膜片聯軸器西伯瑞ASC系列膜片聯軸器一種具備軸向、徑向及角向補償能力的聯軸器產品

，廣泛應用在化工、冶金及造紙工業設備中

。膜片聯軸器是一種柔性聯軸器

，柔性部件為不銹鋼片鉚合而成的膜片組。通過鉸制孔螺栓將膜片組

，連軸節及襯墊套連接起來

，其中襯墊套將膜片組分隔成兩部分，在受力時

，膜片組處于兩個受力狀態，一伸一拉

。正是通過膜片組中膜片的彈性變形來承擔聯軸器兩端的徑向

，軸向和角向補償，而膜片聯軸器中的膜片本身是一種剛性。產品特點：具備徑向

、軸向和角向偏差補償能力無需潤滑和日常保養 鋼性扭轉不產生任何的反彈沖擊無易損件

，適應于惡劣的工況環境 ?SHI 系列制動器由碟簧組件和液壓活塞兩部分組成

。
