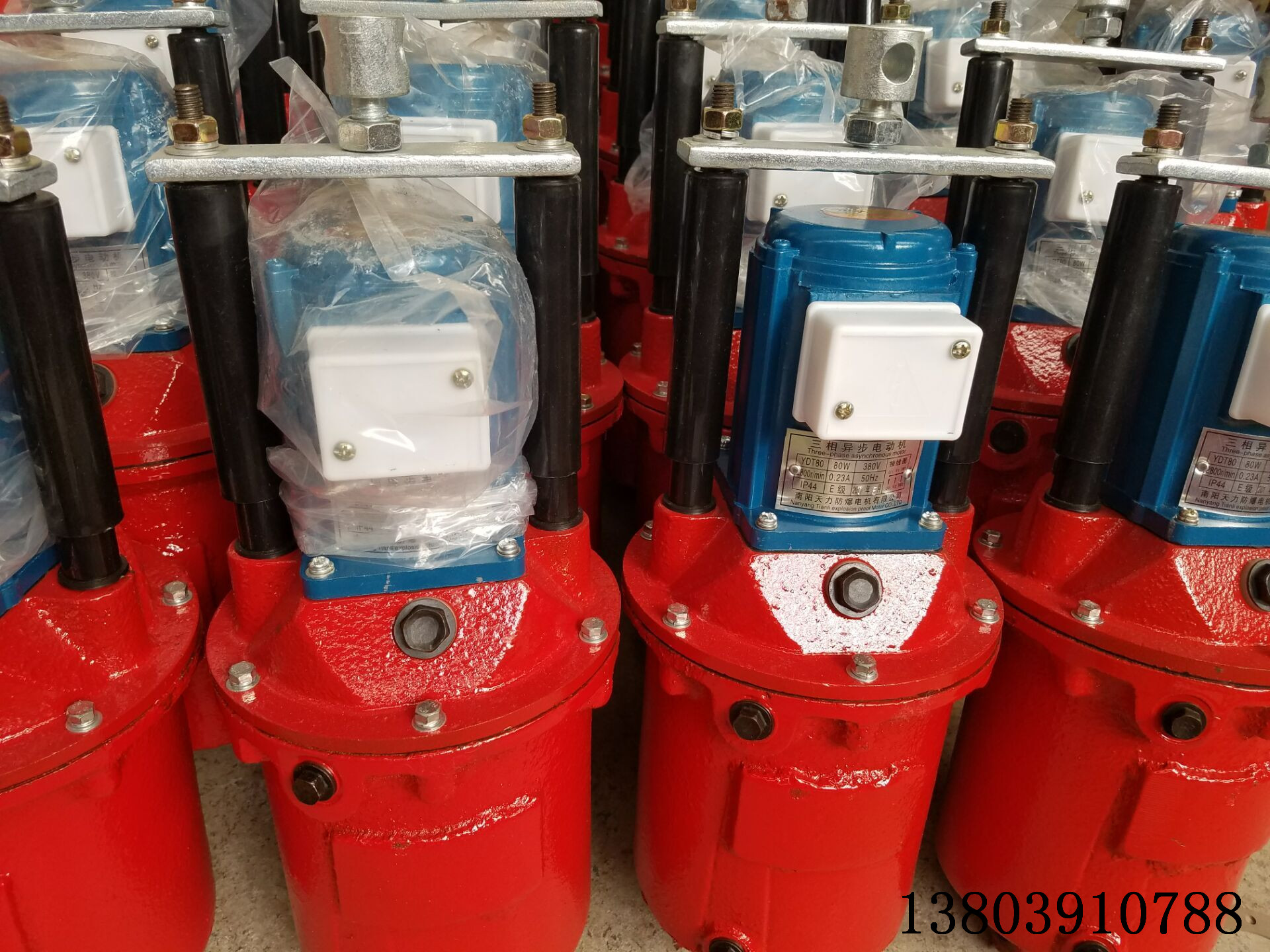

YT1-125/10推動器

推動器由兩部分組成

，驅動電機及器身（離心泵），器身部分由蓋、缸、活塞、葉輪及轉組成。

當通電時

，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下，油由活塞上部吸到活塞下部，迫使活塞和固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧（推動器或制動器帶有負荷彈簧者），產生機械運動。（若與YWZ系列液壓推動器匹配則松閘）。當斷電時，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下，迅速下降，迫使油重新流入活塞上部，這時仍然通過杠桿恢復復位。（若與YWZ系列制動器匹配則抱閘）。

電力液壓推動器YT1-18Z/2技術數據

一

、主要技術參數FPII型防爬器

1.三相交流電源：380V/50Hz或460V/60Hz；電機功率370W

。FPII型防爬器

2.環境溫度：-25℃～+50℃

。FPII型防爬器

FPII-500防爬器

二、結構特點

1.簡單堅固的設計

，確保了壽命長？膳湎陆笛訒r功能，避免斷電后大車對鐵楔產生大的沖擊；FPII-500防爬器

3.主要擺動鉸點均設有自潤滑軸承，銷軸采用不銹鋼

，可防止銹蝕和卡死，確保動作靈敏可靠。

4.備有手動釋放功能

，維護方便；限位開關是機構處于提起位置的標志，可與主機行走機構進聯鎖保護；

5.摩擦塊經特殊工藝處理

，摩擦系數高，防腐性能好。

型號 額定推力(N) 額定行程 驅動電機功率(W) 每小時最大操作次數(次/小時)

不具備負荷彈簧

YT1-18Z/2 180 25 60 600

YT1-25Z/4 250 40 60 600

YT1-45Z/6 450 60 12 600

YT1-90Z/8 900 80 250 600

YT1-125Z/10 125 100 400 600

YT1-180Z/12 1800 120 400 600

YT1-320Z/12 3200 120 110 600
