YWZ9系列電力液壓制動器型號

發布時間：2018-05-28 00:43:50 文章來源：dhzdhbrs 點擊次數：5301次

本文主要介紹的是YWZ9電力液壓塊式制動器

，著重闡述的是YWZ9電力液壓塊式制動器設計時的總體方案及關鍵技術的解決方法

。

(1)

、總體方案

YWZ9電力液壓塊式制動器總體設計的指導思想是在安裝

、調整、維修方面減少很大的工作量

，確保在高空或操作人員無法直接觀察其使用狀況等惡劣工作環境條件下使用

，并保證其安全、可靠

、使用經濟

、性能優良

。

采用退距自動均等

、自動潤滑等國內獨創結構裝置，減少安裝

、調整

、維修的工作量，提高主機生產效率

。

采用Ed或YTD5推動器

，安全

、可靠

、節約電能

。

（2）、關犍技術

①

、一改過去老產品制動器的雙臂為單臂焊接件

，加工簡單、工藝性好

，加工精度高且省材

。裝配方便、機械性能好

，制動效率高。

②

、制動器力矩調試顯示直觀

、精確。

③

、制動襯墊采用石棉材料或鋼背半金屬摩擦材料

，較好地改善了摩擦性能，提高了摩擦材料的穩定性

、耐磨性

。采用目前國際上較先進的無石棉材料

，與常規的石棉剎車帶和石棉樹脂比較起來使用壽命提高兩倍以上

，提高了摩擦材料的利用率且制動期間無粉塵，不污染環境

。當前國際上先進國家制動器的發展不但要求制動器性能先進

，而且要符合環保要求，該制動襯墊正具備此特點

。

④

、多年來

，國內制動器產品制動襯墊的固定方式一直采用鉚接式和壓板組裝式

。鉚接式連接費時又不省材，壓板組裝式連接雖然維修更換方便

，但制動襯墊利用率低

、浪費嚴重。YWZ9電力液壓塊式制動器制動襯墊的固定采用插入式連接

，克服了制動襯墊的軸間竄動

，省略了擋板，不但更換維修方便

，而且制動器襯墊的利用率可提高30%

，并且減少了固定中的一些零件，省材

、省時

。

⑤、制動器各鉸接處增加了自潤滑軸承

，提高了零件的耐磨性和制動效率

，克服了原來制動器鉸接孔磨損后松不開閘的弊病。制動器的閘瓦

、底座鉸接孔安裝了注油杯，與同類產品相比

，其制動效率得到較大提高。

⑥

、YWZ9電力液壓塊式制動器在安裝調試方面

，與現有產品相比，性能優越

，在拉桿與彈簧拉桿調整處加了隔套

，使其安裝調整更加方便。組成部分

　　任何制動系都具有以下四個基本組成部分：

　　1) 供能裝置

，包括供給

、調節制動所需能量以及改善傳能介質狀態的各種部件。

　　2) 控制裝置

，包括產生制動動作和控制制動效果的各種部件

。

　　3) 傳動裝置，包括將制動能量傳輸?shù)街苿悠鞯母鱾€部件

　　4) 制動器

，產生阻礙車輛的運動或運動趨勢的力(制動力)的部件

，其中包括輔助制動系中的緩速裝置。YWZ9系列電力液壓制動器型號

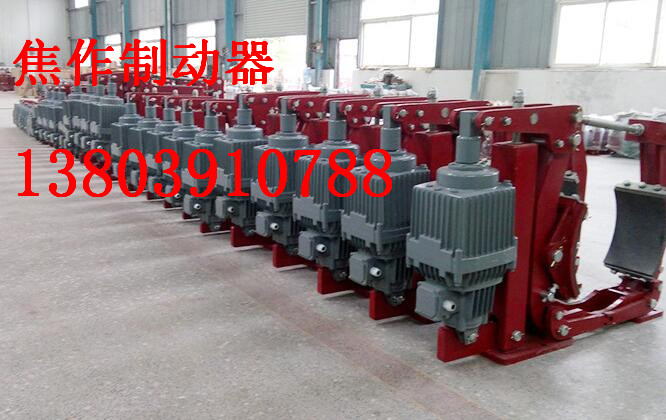

YWZ9系列電力液壓塊式制動器：

YW160-E23電力液壓鼓式制動器制動閘瓦

YWZ9-200/23

；YWZ9-200/30；YWZ9-250/23

；YWZ9-250/30

；YWZ9-250/50；YWZ9-300/30

；YWZ9-300/50

；YWZ9-300/80；YWZ9-315/30

；YWZ9-315/50

；YWZ9-315/80

；YWZ9-400/50

；YWZ9-400/80

；YWZ9-400/121；YWZ9-500/80

；YWZ9-500/121

；YWZ9-500/201；YWZ9-600/121

；YWZ9-600/201

；YWZ9-600/301；YWZ9-630/121

；YWZ9-630/201

；YWZ9-630/301

；YWZ9-700/201

；YWZ9-700/301；YWZ9-710/201

；YWZ9-710/301

；YWZ9-800/301/12

制動器是使運動部件減速、間斷或堅持間斷情況等功能的設備

。使機械中的運動件間斷或減速的機械零件

。俗稱剎車、閘

。制動器主要由制架、制動件和操作設備等組成

。有些制動器還裝有制動件空地的自動調整設備

。

制動器分為工業制動器和汽車制動器，制動體系可分為機械式

、液壓式

、氣壓式、電磁式等多種

。制動體系的通常作業原理制動體系的通常作業原理是

，使用與車身(或車架)相連的非旋轉元件和與車輪(或傳動軸)相連的旋轉元件之間的彼此摩擦來阻礙車輪的轉變或轉變的趨勢?div id="jfovm50" class="index-wrap">？捎靡环N簡略的液壓制動體系示意圖來闡明制動體系的作業原理。一個以內圓面為作業外表的金屬制動

鼓式制動器和盤式制動器是根據其結構和工作特點被形象地命名為“鼓式”和“盤式”

，這兩種制動器有著各自的鮮明的優缺點

。
鼓式制動器的“鐵鼓”與車輪由螺栓連接緊固為一體

，“鼓身”內側有兩片半月形的制動蹄片，與鼓身之間的間隙很小

，踩下制動踏板或者拉起手剎時

，制動蹄盤會被壓在鼓身的內側，制動蹄片與鼓身之間產生摩擦力

，從而產生制動效果。
