制動器配用電力液壓推動器原理
發布時間：2018-05-26 12:20:10 文章來源：dhzdhbrs 點擊次數：5634次

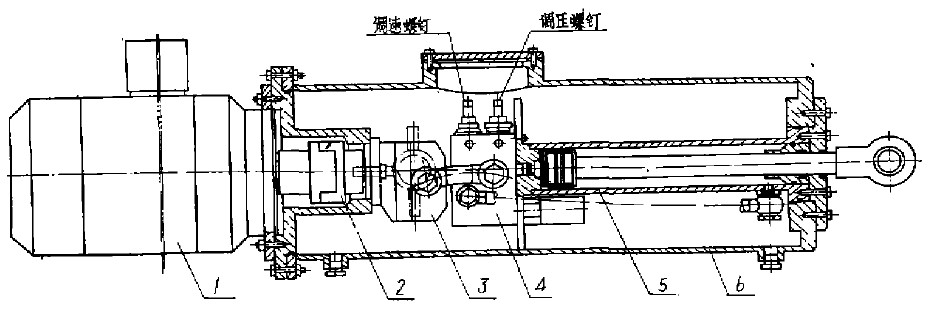

電力液壓推動器原理13803910788交流電機經聯軸器驅動雙向齒輪泵工作
，齒輪泵輸出的高壓油經闋塊進入液壓缸工作
。電動機的正反轉實現液壓缸活塞桿的往復運動
。各液壓件均在封閉的鋼筒油箱內工作，故液壓系統的吸油和回油可直接在譬 箱內進行
。閥塊是除油泵和液壓缸之外各元件的集成
，并可掇據電液推動器的工作特性設計成不同回路形式的閥塊。
若液壓系統原理圖中左側為輸出高壓油
，右側為吸油
，其左側系統壓力由溢流閥3-1調定，吸油單向閥4-1關閉
，雙向齒輪泵2向左側輸出的高壓油經單向閥5-1進入液壓缸
。同時，高壓油經控制道使節流單向閥6-l關閉
，保證高壓油進入液壓缸
。液壓缸右側油漬經節淹單向閥6-2回油，單向閥5-2關閉
，油泵2的吸油經吸油單向閥4-2來完成
。如果電機反轉，左右側各元件的動作狀態均按對稱元件的動作狀態進行
。這樣就完成了電液推動器的推
、拉動作。在電機斷電情況下
，外力能使液壓缸活塞桿自由移動
。

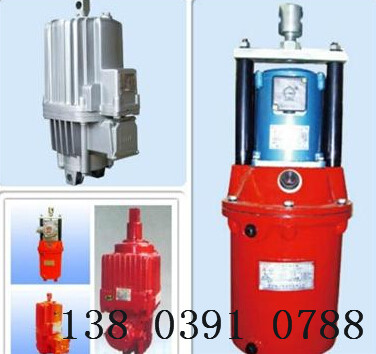

專業生產EDN30/5電力液壓推動器供應YTD2(ED)系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門 ，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。YTD2(ED)系列電力液壓推動器主要用作YWZ4
，YWZ5，YWZ8
，YWZ9
，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸
，冶金
，礦山，港口
，建筑等行業
。
二、產品特點 外殼為鑄造鋁合金 、重量輕
，外形美觀；
電機為非浸油式結構 ，B級或F級絕緣(根據用戶要求)
。耐熱性好，壽命長
；
電機接線盒蓋設有密封 ，采用電纜填料函進線，牢固可靠
，電氣外殼防護等級達IP55;
電機軸和推桿均表面鍍硬鉻處理 ，使密封件壽命大大延長；
油缸殼體在一側設有平衡氣室 ，可使推動器在0-180°任何方向安裝
，從而擴大其使用范圍；
YTD2系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長；YTD2系列緊固件為不銹鋼材質，美觀耐用。YTD2(ED)系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。YTD2(ED)系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業 。 二、產品特點 外殼為鑄造鋁合金、重量輕，外形美觀；電機為非浸油式結構，B級或F級絕緣(根據用戶要求) 。耐熱性好
，壽命長；
電機接線盒蓋設有密封 ，采用電纜填料函進線
，牢固可靠，電氣外殼防護等級達IP55;
電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；YTD2系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長；YTD2系列緊固件為不銹鋼材質，美觀耐用。ED80/6,ED50/12,ED80/12,ED-23/5,電力液壓推動器,力液壓推動器,電力液壓推動器生產廠家,電力液壓推動器價格ED80/6,ED50/12,ED80/12,ED-23/5,電力液壓推動器MYT1-180Z/12 MYT1-320Z/12電力液壓推動器MYT1-45Z/6 MYT1-90Z/8電力液壓推動器MYT1-180/12 MYT1-18Z/2電力液壓推動器MYT1-25/4 MYT1-45/6電力液壓推動器BED201/12 BED301/12 BED630/12隔爆電力液壓推動器BED201/6 BED301/6 BED121/12隔爆電力液壓推動器BED50/12 BED80/12 BED121/6隔爆電力液壓推動器BED30/5 BED50/6 BED80/6隔爆電力液壓推動器YTD2-2000/120 YTD2-3000/120電力液壓推動器ED-2000/120 YTD2-1250/120電力液壓推動器ED-1250/120 ED-2000/120電力液壓推動器ED-1250/60 ED-2000/60電力液壓推動器ED-800/60 ED-500/120電力液壓推動器ED-220/50 ED-300/50 ED-500/60電力液壓推動器YTD2-1250/60 YTD2-2000/60電力液壓推動器YTD2-800/60 YTD2-500/120電力液壓推動器YTD2-220/50 YTD2-300/50電力液壓推動器MYT3-200-8 MYT3-315/8電力液壓推動器MYT3-125/5 MYT3-125E/5電力液壓推動器MYT3-22/4 MYT3-40/4 MYT3-70/5電力液壓推動器ED301/12 ED630/12電力液壓推動器ED121/12 ED201/12電力液壓推動器ED301/6 ED50/12 ED80/12電力液壓推動器ED80/6 ED121/6 ED201/6電力液壓推動器ED23/5 ED30/5 ED50/6電力液壓推動器YT1-45/6 YT1-90/8電力液壓推動器YT1-320Z/12 YT1-320Z/20電力液壓推動器YT1-180Z/8 YT1-180Z/10電力液壓推動器YT1-90Z/6 YT1-90Z/8電力液壓推動器YT1-45Z/4 YT1-45Z/5 YT1-45Z/6電力液壓推動器YT1-18ZB/2 YT1-25ZB/4電力液壓推動器YDWZ-600/200J YDWZ-600/200Z液壓電磁制動器
