焦作電力液壓塊式制動器調試方法

發布時間：2018-05-19 06:41:52 文章來源：dhzdhbrs 點擊次數：5601次

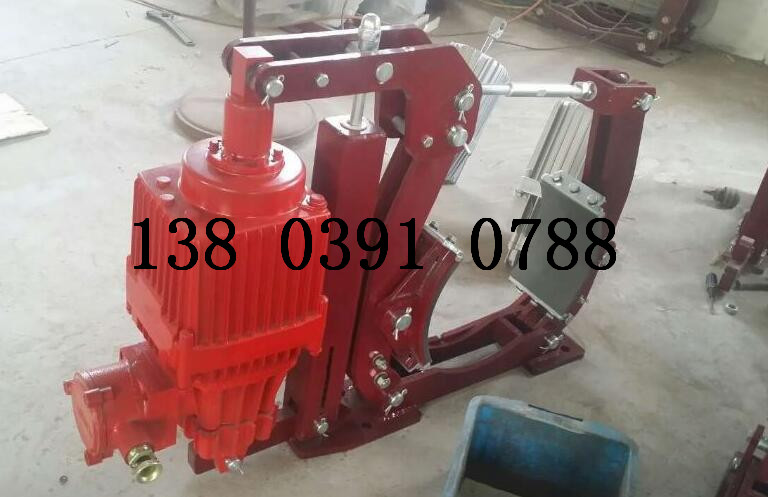

電力液壓塊式制動器是由制動架和相匹配的電力液壓推動器兩大部分組成

，當通電時電力液壓推動器動作，其推桿迅速升起

，并通過杠桿作用，把制動瓦打開（松閘）

，當斷電時

，電力液壓推動器在推桿的制動彈簧力的作用下，迅速下降

，并通過杠桿作用把制動瓦合攏（抱閘）

。電力液壓塊式制動器就是剎車。是使機械中的運動件停止或減速的機械零件

。俗稱剎車

、閘。制動器主要由制架

、制動件和操縱裝置等組成。為了減小制動力矩和結構寸

，制動器通常裝在設備的高速軸上

，但對安全性要求較高的大型設備(如礦井提升機、電梯等)則應裝在靠近設備工作部分的低速軸上

。

電力液壓塊式制動器的調整：

、瓦塊退距的調整

調節瓦塊退距，事實上也是調節推動器的行程

。在如圖1所示的制動器中

，擰松防松螺母11，順時針擰緊制動拉桿10則增大推動器補償行程

，反之則減少推動器補償行程。把補償行程hc調節至規定值即可

。若推動器補償行程調得太大

，就需要擰出補償緊定螺栓7，取出補償套

，此時撥銷不受三角板的阻礙

，可以逆時針自由轉動。這時就可以再逆時針擰松制動拉桿

，最后復原

，重新調整補償行程和自動補償裝置。

2、瓦塊退距均等的調整

瓦塊退距均等裝置一般不需要進行調整

，只是在初次或者重新安裝后才需要調整。方法是

，手動或者電動打開制動器，觀察左右的瓦塊退距

。如果右邊的瓦塊退距大于左邊的瓦塊退距

，就擰松左側的緊定螺母，順時針轉動調節螺栓(或者擰松右側的緊定螺母

，逆時針轉動調節螺栓)

，觀察左右瓦塊退距的變化。若不等

，則繼續，直到相等為止

。均等杠桿應該處于大致水平狀態

，否則，需要移動制動器底座的位置

，使制動器中心線與制動輪中心線大致重合

。

3、制動力矩的調整

制動力矩的調整很簡單

，只需調整力矩螺母

。一般地，用扳手順時針擰力矩調節螺母彈簧長度變短

，制動力矩增大

，反之亦然

。彈簧長度不可超過力矩標尺上的上

、下示線，否則

，很可能會損壞彈簧

，致使制動器工作失靈，甚至造成安全事故!

安裝

、調試要求

安裝

、調試階段，出賣人需派技術人員到施工現場免費協助安裝

、調試及試運行工作

。

10、服務及質保要求

（1）產品出賣人負責技術培訓

，培訓內容包括：設備結構及維護

、設備控制及操作，培訓在產品使用人現場進行

。通過培訓

，使用人的技術人員能掌握有關操作、維修技能

，能夠及時處理各種故障

。

（2）產品質保期為自設備投入使用之日起一年或到貨十八個月（先到為準）。如出現質量問題

，產品出賣人應在24小時內趕到產品使用現場進行服務

。

、運輸及包裝要求

設備出廠時

，應進行合理包裝，保證設備的外觀和結構不受損壞

，保護設備的性能及其使用價值

。設備的包裝能極大限度的滿足裝卸、運輸

、搬運等安全方面的需要

，以保證設備完好如初的運送到使用現場。

、供應商須提供技術資料要求

（1）設備的型號

、總圖

、安裝圖和相關技術參數

；

（2）設備制造、檢驗記錄

；

（3）外觀質量及幾何尺寸檢驗報告

；

（4）出廠時隨機供產品使用說明書、產品合格證

、煤安證

、裝箱單等資料。

YWP500-800電力液壓塊式制動器氣包因此制動器效能受摩擦系數的影響較小

，即效能較穩定

；浸水后效能降下來較少，除此另外只須經一兩次制動就能夠恢復正常

；在輸出制動力矩相同的情況下，尺寸和質量大致較小

；制動盤沿厚度方向的熱膨脹量極小

，不容易象制動鼓的熱膨脹那樣使制動器間隙明顯普遍增長而導致制動踏板行程過大；較容易實現間隙自動調整

，其余保養修理作業也較簡便

。有關于鉗盤式制動器而言，出于制動盤外露

，但凡散熱良好的亮點

。有如下特點：基本無摩擦助勢作用亮點盤式制動器與鼓式制動器相比盤式制動器不足之處是效能偏低，故用于液壓制動系統時所需制動促動管路壓力較高

，大致要用伺服裝置

。3. 控制閥推桿12繼續推動控制閥柱塞往前偏移

，到其上的空氣閥座10離開橡膠閥門9一定距離。外界空氣充入伺服氣室后腔(以下圖)

，使其真空度減少

。在此過程中，膜片20與閥座也長期往前偏移

，直到閥門重新與空氣閥座接觸為止

。就此在各個平衡狀態下，伺服氣室后腔中的穩定真空度與踏板行程成遞增函數關系

制動器采用的等退矩裝置

，使四片摩擦片與制動盤之間保持相同的間隙

。TEXU 系列制動器的自動磨損，補償裝置將在摩擦片磨損

，松閘間隙變大時自動調節松閘間隙。產品特點：彈簧上閘電液推桿松閘專利設計單個液壓推桿即可實現對稱制動 保證制動時電機軸和減速機軸不再受徑向力縮小制動器寬度

，使電機和減速機之間的聯軸器長度大大縮短

，整個傳動系統的機構更緊湊更小的盤實現更大的制動
