、4SP 、3SP制動器(氣動釋放)(5bar)

安全制動器

制動力大

，和工作制動器一樣。ST3SH液壓失效保護盤式制動器ST3SH液壓盤式制動器
發現超速的情況下，用作緊急制動，正常情況下靜態制動器晌應時間短。3SH液壓失效盤式制動器
安裝公差大，制動盤端面跳動:最大值: ±0.2mm 。底座相對于盤的垂直度偏差:±0 .4‰。

該系列包括下列類型制動器:3SH液壓失效盤式制動器ST3SH液壓盤式制動器

所有SE 系列。電磁釋放

。工作時須有配套電源ESE/ESP(具體參數見配套電源)。3SH液壓失效盤式制動器ST3SH液壓盤式制動器ST3SH液壓盤式制動器
所有SH 系列一主要是ST系列。液壓釋放。工作時帶有液壓站。ST3SH液壓盤式制動器
所有SP 系列。氣動釋放(5bar)
備注: ST1SE 、ST2SE僅適合用作安全制動器。當使用頻率很低時也可用作工作制動器。

根據用戶不同的需求

，可加裝下列裝置:ST3SH-A液壓失效保護盤式制動器剎車片

襯墊磨損顯示(通過顯示開關或襯墊里的磨損線實現)

。
制動顯示(通過顯示開關實現)。
手動釋放顯示(通過顯示開關實現)
特殊應用:用于盤溫非常高時的燒結襯墊，特種襯墊(無火星等);特殊盤(厚度、直徑、材料等)。

若有需求，請與我們的技術人員聯系。
彈簧制動-液壓礙放-適合盤厚: 30mm

ST1SH

、ST2SH

、ST3SHW

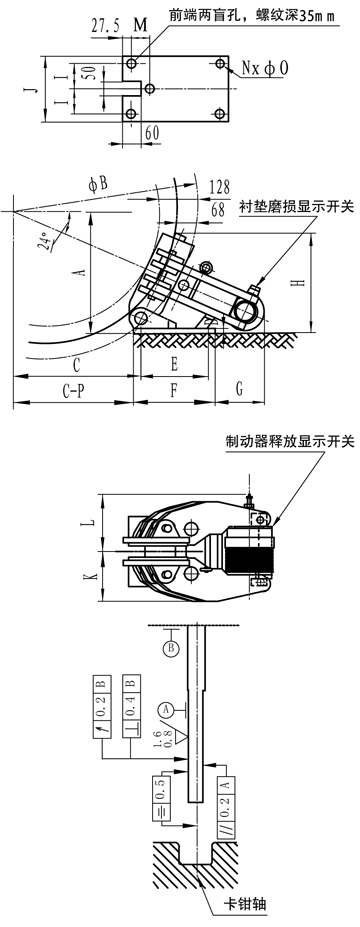

ST1SH 、ST2SH 、ST3SH基本參數和尺寸

ΦB-單位: mm

基 本 參 數	制動力力矩公式N.m	制動力矩=制動力/1000 X (ΦB/2-68)
	晌應時間S	0.2
	兩側退距mm	0.7
	釋放壓力bar	100
	進油口尺寸"	Z1 /4
	額定制動力 N	ST1SE:35000(安全制動)/25000(工作制動)
		ST2SE:70000(安全制動)/50000(工作制動)
		ST3SE:147000(安全制動)/105000(工作制動)
外 形 尺 寸 mm	完全釋放移位容量cm3	ST1SH:18 ST2SH:50 ST3SH:135
	總油缸容積cm3	ST1 SH:34 ST2SH:83 ST3SH:227
	重量Kg	ST1SH:117 ST2SHE:117 ST3SH:118
	A	A=0 .203 x ΦB+211
	C	C=0.456 x ΦB-133
	D	25
	E	285
	F	340
	G	180
	H	410
	I	90
	J	230
	K	200
	L	213.5
	M	55
	N	5
	O	M30
	P	27.5

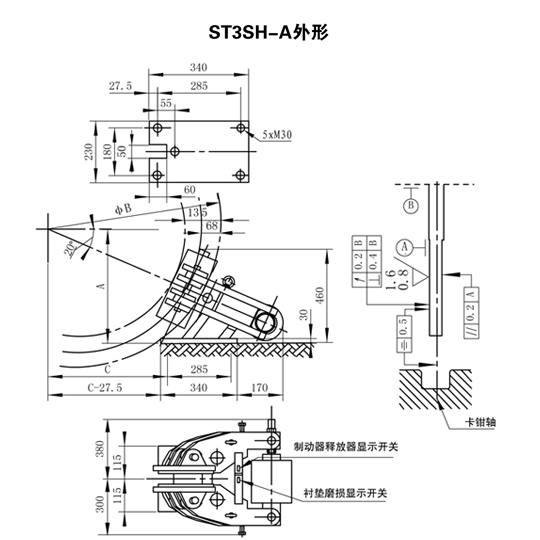

ST3SH-A

電磁失效保護盤式制動器

5SE 561SE 560SE 56SE

DCPZ12.7 4SE 3SE ST1SE ST2SE 450SE

液壓失效保護盤式制動器

5SH 4SH 3SH 450SH ST1SH ST2SH ST3SH ST4SH

SB(YQP) SBDST5SH ST10SH

ST16SHST25SHST25SH-AST40SH904SHSBB

電力液壓臂盤式制動器

YPZ2Ⅰ

、Ⅱ、Ⅲ

YPZ2Ⅳ、Ⅴ

、Ⅵ

氣動鉗盤式制動器QP12.7 5SP4SP3SP450SPPDADP60M-ADP61M-ADP62M

液壓直動盤式制動器DADH75ADH60ADH90ADH120DADH80DADH90DADH120DADH103DADH195

當接點斷開電感電路時
，從理論上講，電感中電流突然中斷
，電感兩端會產生反電動勢
，由于這時電流變化率極大，故電感兩端將產生趨于無限大的反向電壓(實際上不可能無限大)
。假設穩態時電感線圈中存儲的磁場能量為W
，當觸點剛分開時電感中的磁場要繼續維持電流I的導通，這時I向C充電
，當超過擊穿電壓時產生電弧
，電弧使電流保持導通狀態。當電弧被拉開到一定距離而熄滅時
，觸點斷開
。此時，電感線圈產生的自感電勢將繼續維持電流的導通
，形成RLC串聯振蕩電路
。若此電壓小于觸點間隙的擊穿電壓，電容C被繼續充電
，電容兩端亦即線圈兩端便建立起越來越高的尖峰電壓
，直到高于正在斷開的觸點間隙擊穿電壓時，觸點間隙再被擊穿
，于是原來充電的電容C又通過電弧向直流母線反向充電
。

隨著觸點間隙的繼續增大，又一次斷弧并再次重復上述充放電過程
，放電電壓逐次升高
，電容C的電壓高可達上萬伏。其脈沖功率足以損壞半導體器件
，并且由于其中含有豐富的諧波分量
，會干擾控制系統引起誤操作。

外部環境也是電磁制動器發生故障的重要因素
。對于電感線圈
，絕緣材料的選擇與防短路是關鍵，短路通常是絕緣損壞的結果
。電感線圈的絕緣壽命試驗表明
，振動對電磁制動器壽命的影響并不大，潮濕也不是主要影響因素(潮濕會緩慢改變繞組間的電阻率，從而縮短電磁制動器的壽命)
，而熱循環是降低壽命期望值主要的原因
。
