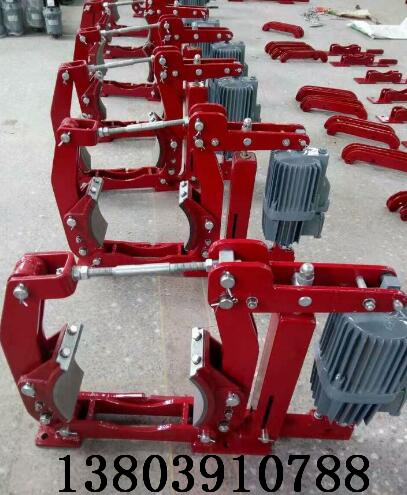

電力液壓塊式制動器YWZ9-500/E121推動器

發布時間：2018-04-16 12:55:55 文章來源：dhzdhbrs 點擊次數：5564次

電力液壓塊式制動器YWZ9-500/E121推動器YWZ9電力液壓塊式制動器安裝尺寸符合GB6333-86標準

，技術要求符合JB/T6406-2006標準

。
一、主要結構及工作原理
YWZ9電力液壓塊式制動器主要有液壓推動器

、底座、制動臂

、制動彈簧

、制動瓦塊、彈簧拉桿

、杠桿

、退距自動均等裝置、潤滑裝置等部分組成

。
其工作原理：YWZ9電力液壓塊式制動器項目涉及機械

、流體力學、液壓等學科

。YWZ9電力液壓塊式制動器工作原理主要是通過驅動裝置的電能變成機械能

，通過葉輪旋轉

，使缸體內液流形成高低壓腔推動活塞向上運動

，從而通過杠桿機構將垂直運動轉變成制動臂的左

、右擺動，完成松閘任務

。驅動裝置斷電時

，機構在彈簧力作用下將力通過杠桿比放大傳遞到制動閘瓦處，完成抱閘

。產品的主要輔助功能退距自動均等裝置

，技術動作原理是將等退距裝置與制動臂剮性相連

，通過左

、右連板的轉動低副使制動臂打開時保持兩邊退距自動均等。
二

、主要特點：
性能安全可靠

，制動平穩，動作頻率高

。
具有聯鎖式等退距裝置

，在使用過程中適中保持兩側瓦塊退距均平等

，避免因退距不均使一側制動襯墊浮貼制動輪的現象

。
YWZ9電力液壓塊式制動器主要擺動鉸點設有自潤滑軸承，傳動效率高

、壽命長

，在使用過程中無需潤滑。
制動器彈簧布置在彈簧管內

，并在一側設有制動力矩標尺

，調整方便直觀

。
無石棉制動襯墊與制動瓦塊采用卡裝插入式

，安全可靠，更換方便

、快捷

。
根據客戶要求可增設附加裝置見附加功能表。
使用條件：環境溫度：-20℃~50℃

?div id="m50uktp" class="box-center"> ？諝庀鄬?duì)濕度不大于90%

。周圍工作環境不得有易燃

、易爆及腐蝕性氣體。使用地點的海拔高度符合GB755-2000。戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品

。
