YWZ4-300/50電力液壓鼓式制動器價格

發布時間：2018-03-27 00:19:23 文章來源：dhzdhbrs 點擊次數：5432次

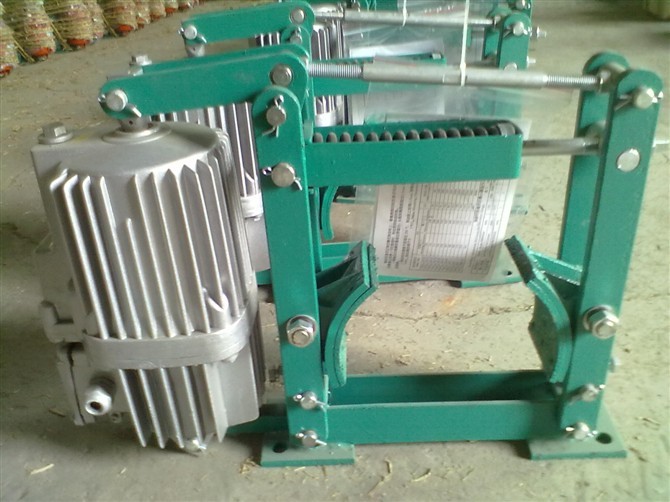

YWZ4-300/50電力液壓鼓式制動器

YWZ4系列電力液壓鼓式制動器

制動器安裝尺寸和制動力矩參數：符合JB/ZQ4388-1997 標準，技術要求符合JB/T6406-2006標準

。

主要特點：主要擺動鉸點均安裝有自潤滑軸承，傳動效率高

，使用中無需潤滑。制動襯墊安裝型式有兩種:鉚接式和插入式(訂貨時說明)

。

使用條件：
環境溫度: -20℃-50℃;
空氣相對濕度不大于90%;
使用地點的海拔高度符合GB755-2000;
周圍工作環境中不得有易燃

、易爆及腐蝕性氣體，否則應采用防腐型產品

。

產品詳情

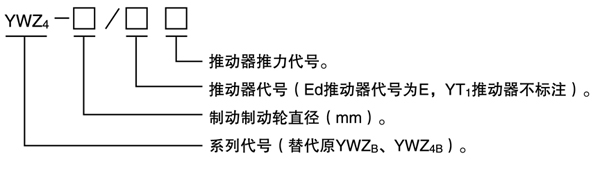

型號意義

技術參數及外形尺寸表

注：YWZ4系列制動器匹配Ed推動器

，替代原YWZ4B)單位：（mm）

制動器型號	匹雖動器	制動 力矩 (Nm)	退距 E	A	b	C	D	d	E	F	Gi	G2	H	hi	i	K	M	n	G3	重量 (kg)
YWZ4-100/E23	Ed23/5	40	0.6	320	70	160	100	13	130	75	125	125	377	100	40	110	144	6	50	21
YWZ4-100/E30	Ed30/5	100		340	70								442							24
YWZ4-150/E23	Ed23/5	100	0.6	347	90	160	150	17	175	100	170	170	437	140	60	150	144	8	70	25
YWZ4-150/E30	Ed30/5	120											461							29
YWZ4-200/E23	Ed23/5	200	0.7	430	90	160	200	17	210	100	195	195	436	170	60	175	156	8	95	31
YWZ4-200/E30	Ed30/5	230		427									468							34
YWZ4-300/E30	Ed30/5	320	0.7	487	140	160	300	22	290	130	275	275	595	240	80	250	213	10	125	65
YWZ4-300/E50	Ed50/6	630		529		190														78
YWZ4-300/E80	Ed80/6	750																		79
YWZ4-400/E50	Ed50/6	1000	0.8	664	180	220	400	22	370	180	350	350	750	320	130	325	275	12	190	128
YWZ4-400/E80	Ed80/6	1600																		140
YWZ4-400/E121	Ed121/6	2000		653		240							764							155
YWZ4-500/E121	Ed121/6	2500	0.8	713	200	250	500	22	440	200	405	405	919	400	150	380	310	16	225	210
YWZ4-500/E201	Ed201/6	3600
YWZ4-600/E121	Ed121/6	3200	0.8	848	240	315	600	26	555	220	500	500	1095	475	170	475	400	18	250	390
YWZ4-600/E201	Ed201/6	5000
YWZ4-700/E201	Ed201/6	8000	0.8	978	280	390	700	34	600	270	575	575	1248	550	200	540	495	25	315	465
YWZ4-700/E301	Ed301/12	8650											1251							466
YWZ4-800/E301	Ed301/12	12500	0.9	1115	320	436	800	34	680	320	677	677	1417	600	240	620	556	25	367	885

產品尺寸及參數應用：
ED系列電力液壓推動器是集電機、離心泵
、油缸為一體，結構非常緊湊的驅動控制裝置
，被廣泛用作各種鼓式制動器和盤式制動器的驅動裝置
，還可用于各種工業閥門
、閘門、定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動裝置。
符合標準
ED系列符合DIN15430標準。
主要特點
1、外殼為鑄造鋁合金
，重量輕，外形美觀；
2
、電機為非油侵式結構，B級或F級絕緣（根據用戶要求）
，耐熱性好，壽命長；
3
、電機接線盒設有密封
，采用電纜填料函進線，牢固可靠
，電氣外殼防護等級達IP55；
4
、電機軸和推桿均表面特殊處理，使密封件壽命大大延長；
5
、油缸殼體在一側設有平衡氣室，使推動器在0-180°
，任何方向安裝，從而擴大其使用范圍；
6
、全部密封件和軸承采用世界名牌產品，密封可靠
，壽命長；
7
、緊固件為不銹鋼材質
，美觀耐用。
