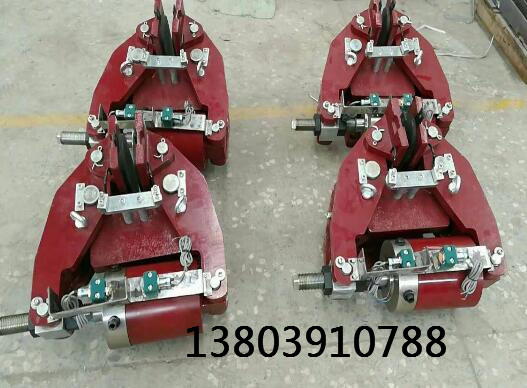

液壓失效保護制動器ST3SH摩擦片

發布時間：2018-03-17 00:43:02 文章來源：dhzdhbrs 點擊次數：5128次

SH系列液壓失效保護制動器概述：SE

、SH 、SP 系列失效保護盤式制動器與鼓式制動器相比具有結構緊湊

，制動力大

、安裝方便等優點

，它主要用于起重

、運輸、冶金

、礦山、港口

、建筑機械

、電纜、吊索設備

、風力發電機、紡織機械等各行業的多種機械驅動配套的機械制動或減速

。使用條件：

環境溫度: -20℃ -50℃

。周圍工作環境中不得有易燃

、易爆氣體

。

空氣相對濕度不大于90% 。

使用地點的海拔高度符合GB755-2000

。

戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。

產品詳情

、SH

、SP系列失效保護盤式制動器工作制動器，允許高頻率制動

。制動力大，維修費用低

，帶襯墊磨損自動補償裝置(制動力矩穩定)

，晌應時間短。

安裝公差大

，制動盤端面跳動:最大值:± 0.2mm 。底座相對于盤的垂直度偏差:最大值:±4‰

。

制動盤相對于底座的中心距偏差:最大值:±2.5mm

。

該系列包括下列類型制動器:

561SE

、560SE

、56SE 、5SE

、450SE

、4SE 、3SE制動器(電磁釋放)

。工作時須有ESE/ESP配套電源(具體參數見配套電源)

。

5SH 、450SH

、4SH 、3SH

、904SH 制動器(液壓釋放)

。工作時需有液壓站

。

5SP, 450SP

、4SP 、3SP制動器(氣動釋放)(5bar)

安全制動器制動力大

，和工作制動器一樣

。

發現超速的情況下

，用作緊急制動

，正常情況下靜態制動器晌應時間短。

安裝公差大

，制動盤端面跳動:最大值: ±0.2mm 。底座相對于盤的垂直度偏差:±0 .4‰

。

該系列包括下列類型制動器:所有SE 系列

。電磁釋放。工作時須有配套電源ESE/ESP(具體參數見配套電源)

。

所有SH 系列一主要是ST系列。液壓釋放

。工作時帶有液壓站

。

所有SP 系列。氣動釋放(5bar)

備注: ST1SE

、ST2SE僅適合用作安全制動器

。當使用頻率很低時也可用作工作制動器。根據用戶不同的需求

，可加裝下列裝置:襯墊磨損顯示(通過顯示開關或襯墊里的磨損線實現) 。電話 13803910788

制動顯示(通過顯示開關實現)

。

手動釋放顯示(通過顯示開關實現)

特殊應用:用于盤溫非常高時的燒結襯墊

，特種襯墊(無火星等);特殊盤(厚度

、直徑

、材料等)

。

若有需求

，請與我們的技術人員聯系

。

彈簧制動-液壓礙放-適合盤厚: 30mm

ST1SH 、ST2SH

、ST3SHW

ST1SH

、ST2SH 、ST3SH基本參數和尺寸ΦB-單位: mm

基本參數制動力力矩公式N.m制動力矩=制動力/1000 X (ΦB/2-68)晌應時間S0.2兩側退距mm0.7釋放壓力bar100進油口尺寸"Z1 /4額定制動力 NST1SE:35000(安全制動)/25000(工作制動)ST2SE:70000(安全制動)/50000(工作制動)ST3SE:147000(安全制動)/105000(工作制動)外形尺寸 mm完全釋放移位容量cm3ST1SH:18 ST2SH:50 ST3SH:135總油缸容積cm3ST1 SH:34 ST2SH:83 ST3SH:227重量KgST1SH:117 ST2SHE:117 ST3SH:118AA=0 .203 x ΦB+211CC=0.456 x ΦB-133D25E285F340G180H410I90J230K200L213.5M55N5OM30P27.5

ST3SH-A

ST3SH-A基本參數制動力矩(N.m) =制動力/1000 x [(ΦB)/2-68] 進油口: M18x1.5ΦB-單位: mm

制動力N220 000釋放壓力bar110-120完全釋放的移位容量cm3180總油缸容積cm3310響應時間s0.2重量kg118Amm=(0.171 x ΦB)+240Cmm=(0.47 x ΦB)-120

ST10SH

、ST16SH

、ST25SH 、ST40SH

ST10SH:連接件：8個螺栓M 24等級12.9上緊力矩1000NM

；

ST16SH:連接件：8個螺栓M 30等級12.9上緊力矩1350NM

；

ST25SH:連接件：8個螺栓M 30等級12.9上緊力矩1500NM；

ST40SH:連接件：8個螺栓M 39等級12.9上緊力矩5000NM

；

ST10SH

、 ST16SH、 ST25SH

、 ST40SH基本參數和尺寸表單位

制動器型號ST10SHST16SHST25SHST40SH基本參數制動力矩公式:N.m制動力矩=制動力/1000x(ΦB/2-75)制動力矩=制動力/1000x(ΦB/2-90)制動力矩=制動力/1000 x (Φ B/2-90)制動力矩=制動力/1000 x (B/2-100)額定制動力N81000150000200000288000進油口尺寸進油口均為:M18x1.5間隙mm212工作壓力MPa131519油缸容積mL275360560810響應時間S0.2完全釋放移位容量mL32218831重量Kg 218286 外形尺寸A456572100C457090100D190260302367F25323241G556565100H130135150219i95110130168J300345380522K454560119L315370400462M190205220268N88888890O353550100P48484850Q288288288306R648600650630

ST25SH-A

ST25SH-A基本參數表連接件: 8個螺栓M30; 等級12.9 ; 上緊力矩1500NM

制動力矩(N.m) =制動力/1000x[(ΦB/2)-75]

ΦB-單位: mm

最大制動力N230000200000180000150000間隙mm1.02.03.04.0釋放壓力bar190完全釋放的移位容量ml95油缸容積ml560響應時間s0.2重量kg280

ST25SH-C

ST25SH-C基本參數表連接件:4個螺栓M36; 等級12 . 9; 上緊力矩4280NM

制動力矩(N.m) =制動力/1000 x [(ΦB/2)-60]

ΦB-單位: mm

最大制動力N230000200000180000150000間隙mm1.02.03.04.0釋放壓力bar160油缸容積ml570完全釋放的移位容量ml115響應時間s0.2重量kg280

ST4SH

、 ST5SH

ST4SH:連接件4個螺絲釘M33：等級10-9

；上緊力矩：685N.m;

2個螺絲釘M24：等級10-9

；上緊力矩：255N.m;

ST5SH：連接件6個螺絲釘M33：等級10-9；上緊力矩：1600N.m

ST4SH

、 ST5SH基本參數和尺寸表單位

基

本

參

數制動力矩公式Nm制動力矩=制動力/1000 x (Φ> B/2-108)單側退距mm1釋放壓力barST4SH:100 ST5SH:190進油口尺寸”ST4SH:Z1/4 ST5SH:Z1/2額定制動力NST4SH: 120000(安全制動)/90000(工作制動)ST2SE:70000(安全制動)/220000(工作制動）響應時間S0.2外型尺寸 mm完全釋放移位容量cm3ST4SH:110 ST5SH:120總油缸容積cm3ST4SH:408 ST5SH:678重量KgST4SH:285 ST5SH:440A80C100D125F336GST4SH:200 ST5SH:204HST4SH:355 ST5SH:4201140J155K173L460M190N410〇ST4SH:617 ST5SH:970P40Q34R25SST4SH:4 ST5SH:6TST4SH:2 ST5SH:0

5SH 、450SH

、4SH

、3SH

5SH 、450SH

、4SH 、3SE基本參數和尺寸表:

904SH

904SH基本參數表連接件: 1 個螺絲釘M12-30+2個M12 : 等級10-9 上緊力矩: 50N.m

制動力矩(N . m) =制動力/ 1000 x [(ΦB)/2-30]

ΦB-單位: mm

用于緊急制動時最大制動力N20 000 (襯墊A ) 904-A用于工作制動時最大制動力N15 000(襯墊M)904-M釋放壓力bar60完全釋放的移位容量cm333總油缸容積cm398響應時間s0.3重量kg28
