聯軸器制動輪制動器機械減速裝置

發布時間：2018-03-03 12:33:20 文章來源：dhzdhbrs 點擊次數：5336次

聯軸器有多種結構型式

，例如：十字軸式

、球籠式

、球叉式

、凸塊式

、球銷式

、球鉸式

、球鉸柱塞式

、三銷式、三叉桿式

、三球銷式

、鉸桿式等，最常用的為十字軸式

，制動輪聯軸器廠家

，其次為球籠式，萬向聯軸器的共同特點是角向補償量較大

，制動輪聯軸器生產廠家

，不同結構型式萬向聯軸器兩軸線夾角不相同，一般≤5°-45°之間

。萬向聯軸器利用其機構的特點

，使兩軸不在同一軸線，存在軸線夾角的情況下能實現所聯接的兩軸連續回轉

，并可靠地傳遞轉矩和運動

。電話13803910788 萬向聯軸器zui大的特點是具有較大的角向補償能力，結構緊湊，傳動效率高

。在實際應用中根據所傳遞轉矩大小分為重型

、中型、輕型和小型

。

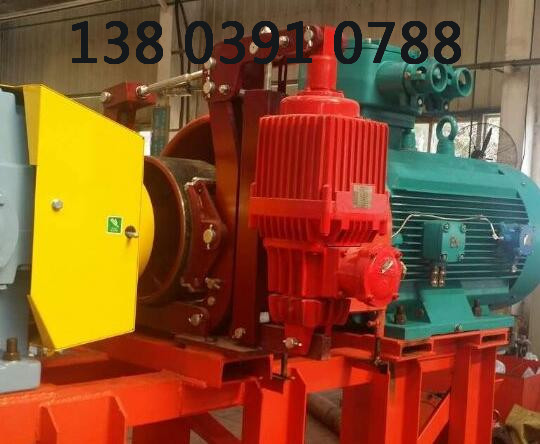

制動輪簡介制動輪就是制動器的重要組成部分

，是使機械中的運動件停止或減速的機械零件；制動器主要由制動架

、制動件和操縱裝置等組成

。有些制動器還裝有制動件間隙的自動調整裝置。為了減小制動力矩

，縮小制動器的尺寸

，通常將制動器安裝在機構的高速軸上，也就是電動機上

，或減速器的輸入軸上

。但對安全性要求較高的大型設備（如礦井提升機、電梯等）則應裝在靠近設備工作部分的低速軸上

。特殊情況下也有將制動器裝在中速軸中的

，例如需要浸入油中的載重制動器。有些電動葫蘆為了減輕發熱與磨損

，就裝在減速器殼里

。 2 制動輪工作原理制動輪的工作原理是利用摩擦副中產生的摩擦力矩來實現制動作用，或者利用制力與重力的平衡

，使機器運轉速度保持恒定

。具體如下：制動器是依靠摩擦副間的摩擦而產生制動作用的，摩擦副中的一組與機構的固定機架相連

。另一組則與機構轉動軸相連

。當機構起動時，使摩擦面脫開

，機構轉動件便可運轉

；當機構需要制動時，使摩擦面接觸并壓緊

，這時摩擦面間產生足夠大的摩擦力矩

，消耗動能，使機構減速

，直到停止運動

。制動狀態還能阻止機構在外載荷作用下運動。采用摩擦制動的優點是：機構制動平穩可靠

，有時還可以根據需要調整制動力矩的大小

。 3 制動輪的用途在起重機的各個機構中

，制動輪幾乎是不可缺少的組成部分。在起升機構中必須裝設可靠的制動器

，以保證吊重能停止在空中

。自重不完全平衡的起重伸臂也必須用制動器將它維持在一定的位置。運行機構與回轉機構也需要用制動器使它們?cè)谝欢ǖ臅r(shí)間或一定的行程內停下來

。對于在露天工作或在斜坡上運行的起重機

，制動器還有防止風力吹動或下滑的作用。只有速度很低

、阻力很大的室內起重機的運行機構才可以不裝設制動器

。某些起重機的起升機構還利用制動器來使物品以所要求的速度下降，例如汽車起重機

、淬火起重機等

。綜上所述，制動器的作用有如下三種

。 1）支持保持不動 2）停止用摩擦消耗運動部分的動能

，以一定的減速度使機構停止下來。電話13803910788

， 3）落重將制動力與重力平衡

，使運動體以穩定（恒定）的速度下降。在起重機的各個機構中

，制動器可以具有上述一種或幾種作用

。在設計或選用制動器時，應充分注意制動器的任務以及對它的要求

。例如

，支持制動器的制動力矩必須具有足夠的儲備

，也就是應當保證一定的安全系數

。對于安全性有高度要求的機構需要裝設雙重制動器，例如運送熔化鐵水包的起升機構

，規定必須裝設兩個制動器

，其中每一個都能安全地支持鐵水包不致墜落。對于落重制動器

，則應該考慮散熱問題

，它必須具有足夠的散熱面積將重物的位能所產生的熱量散去，以免制動器過熱而損壞或失效

。 4 制動輪構造制動輪通常由鑄鋼制造

，轉速不高的制動輪也可以用組織細密的鑄鐵制造。采用鐵制動輪可以使制動襯料的磨損減輕

。國外有用含鉬

、鉻或鎳的合金鑄鐵制造制動 。為了增強制動輪摩擦表面的耐磨性，最好進行表面淬火

，使之硬度為HRC35～45,深度為2～3mm制動輪表面粗糙度Ra值為12.5～6.3μm

，表面粗糙度太低在

跑合期間使制動襯料磨損太多。裝在高速軸上的制動輪應全部加工

，否則應進行平衡

，以避免不平衡質量引起的振動。制動輪的寬度通常比制動瓦塊寬度大5mm到10mm

。制動輪的直徑根據制動力矩和制動襯料的容許比壓力等決定

。 5 關于制動襯料的要求： 1）摩擦系數大。 2）摩擦系數恒定

。 3）容許高的工作溫度當襯料達到極限工作溫度時

，一般摩擦系數急劇下降，并且磨損加快

。 4）耐磨

。 5）不傷制動輪。 6）容許比壓力大

。 7）有適當?shù)膭傂浴獎傂源蟮牟牧弦蟮乃砷l行程較小

，但剛性太大材料喪失緩沖作用，使上閘時的載荷增大

。 8）有適當?shù)膿闲浴阌趶澢?div id="jfovm50" class="index-wrap">，以適合瓦塊圓弧，否則應制成定型產品

。 9）導熱性一般摩擦材料的導熱性都不好

，為了提高導熱性能，有的制動襯料中加入一些導熱性能良好的銅絲或銅末

。 6 摩擦襯料的主要種類： 1）棉織制品摩擦系數較大

，μ=0.45～0.55，最高容許工作溫度100℃左右

，容許的比壓力也低

，［p］=0.05~0.3N2。 2）石棉織制品浸以瀝青或亞麻仁油能增加強度

，是一種常用材料

。摩擦系數μ=0.35~0.4，最高容許工作溫度175~200℃

，容許比壓力［p］=0.05~0.6N2

。 3）石棉壓制品將石棉碎片與橡膠及小量硫混合壓制在一起，然后進行硫化

。摩擦系數μ=0.42~0.53

，最高容許工作溫度220℃

，容許比壓力容許比壓力［p］=0.05~0.6 N2 4）石棉樹脂材料由石棉纖維或者石棉線與樹脂粘結劑和各種填料混合后經熱壓而成。這種材料允許的最高工作溫度與粘結樹脂的分解溫度有關

。粘結劑通常用酚醛樹脂

，填料長用重晶石，可增加耐磨性與摩擦系數的穩定性

。常?div id="jpandex" class="focus-wrap mb20 cf">；烊朦S銅絲碎段或黃銅末以提高耐熱性。摩擦系數μ=0.35~0.5

，最高容許工作溫度250℃

，容許比壓力［p］=0.15~0.8N2 。 5）粉末冶金摩擦材料金屬粉末及石棉

、石墨等材料壓制燒結而成

，容許工作溫度達600℃以上，容許比壓力［p］=1~1.5N2

。粉末冶金材料是較新的摩擦材料

，它是以金屬為主體，通常用鐵或銅

，添加增加摩擦系數的組元

，如石棉、二氧化硅

、三氧化二鋁

、碳化硅等，及減少磨損的潤滑組元

，如石墨

、鉛、二硫化鉬

、金屬硫等

。調節各組元的含量，可得到所需要的性能

。各組分按一定比例混合均勻

，在鋼制模具中壓制成型

，然后在保護氣氛下燒結

。銅基粉末冶金摩擦材料對于鋼質的對偶材料不易出現粘結，適合作為離合器的摩擦材料

，尤其是濕式離合器

。在高速重載的剎車制動，瞬間摩擦表面溫度可達1000℃以上

，大多采用鐵基材料

。下表列出了常用的制動粉末冶金摩擦材料的成分和性能

。常用的制動粉末冶金摩擦材料的成分和性能粉末冶金摩擦材料的導熱系數比石棉樹脂材料大的多，前者為4.18kW/(m2?k ）13803910788
