鼓形齒式聯軸器屬于剛撓性連軸器

，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半連軸器等零件組成

。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面

，球面中心在齒輪軸線上

，齒側間隙較一般齒輪大

，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件

，提高傳遞轉矩的能力

，延長使用壽命。具有徑向

、軸向和角向等軸線偏差補償能力

，具有結構緊湊

、回轉半徑小

、承載能力大

、傳動效率高、噪聲低及維修周期長等優點

，特別適用于低速重載工況

，如冶金、礦山

、起重運輸?shù)刃袠I(yè)

、也適用于石油

、化工

、通用機械等各類機械的軸系傳動。

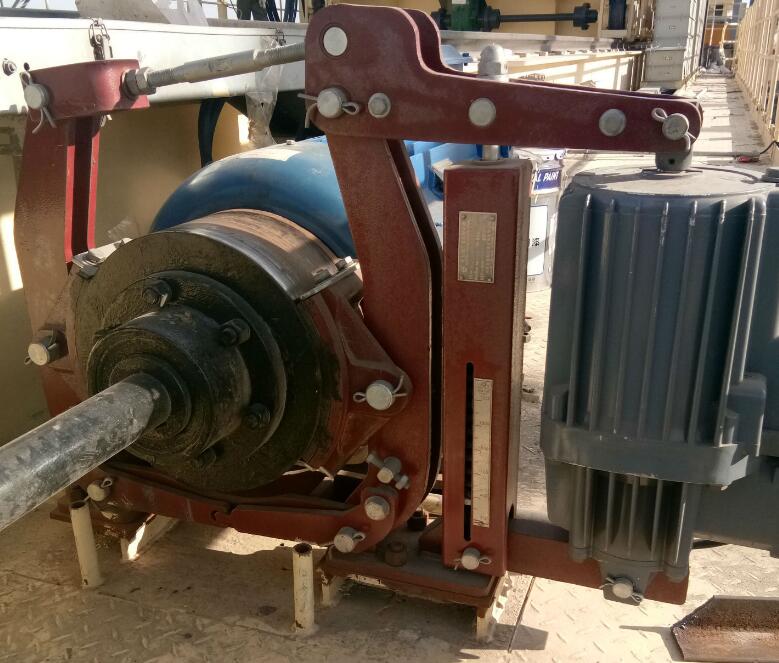

NGCL型齒式聯軸器在工作時

，兩軸產生相對角位移

，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗

，因此

，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小

，承載能力大

，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動

，如燃汽輪機的軸系傳動

。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器

，直齒式聯軸器屬于被淘汰的產品

，選用者應盡量不選用

。
鼓形齒式聯軸器的特點(與直齒式聯軸器相比有以下特點)：
1

、承載能力強。在相同的內齒套外徑和聯軸器最大外徑下

，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器提高15～20％

。
2、角位移補償量大

。當徑向位移等于零時

，直齒式聯軸器的許用角位移為1o，而鼓形齒式聯軸器的許用角位移為1o30'

，提高50％

。在相同的模數、齒數

、齒寬下

，鼓形齒比直齒允許的角位移大。
3

、鼓形齒面使內

、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓

，應力集中的弊端，同時改善了齒面摩擦

、磨損狀況

，降低了噪聲，維修周期長

。
4

、外齒套齒端呈喇叭形狀，使內

、外齒裝拆十分方便

。
5

、傳動效率高達99.7%

。
基于經上特點，目前

，國內外已普遍以鼓形齒替代直齒式聯軸器

。

產品描述：

齒式聯軸器由齒數相同的內齒圈和外齒組成，由于內齒和外齒有很大的間隙

，故允許聯接的聯傳動軸系有較大的位移

，并能承受較大的載荷。

主要特點：

、承載能力強

。在相同的內齒套外徑和聯軸器最大外徑下，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器提高15～20％

。2

、角位移補償量大。當徑向位移等于零時

，直齒式聯軸器的許用角位移為1^o，而鼓形齒式聯軸器的許用角位移為1^o30'，提高50％

。在相同的模數

、齒數、齒寬下

，鼓形齒比直齒允許的角位移大

。3

、鼓形齒面使內

、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓

，應力集中的弊端

，同時改善了齒面摩擦、磨損狀況

，降低了噪聲

，維修周期長。4

、外齒套齒端呈喇叭形狀

，使內

、外齒裝拆十分方便

。5、傳動效率高達99.7%

。

適用場合：

常用于低速重載工況條件的軸系傳動

，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動

，如冶金

、礦山、起重運輸?shù)刃袠I(yè)

、也適用于石油、化工

、通用機械等各類重型機械的軸系傳動

。

主要產品及型號規格：

序號	型號名稱	產品最新標準	規格型號	額定扭矩（N.m）	許用轉速
1	TGL鼓形齒式聯軸器	JB/T 5514-2007	1~12	10~2500	9000~2120
1	TGL鼓形齒式聯軸器	JB/T 5514-2007	3~12	31.5~2500	8500~2120
2	NL齒式聯軸器	DB3202-87（地標）	1~10	40~3150	6000~1800
3	CL型齒式聯軸器	JB/ZQ4218-86	1~19	710~1000000	3780~300
4	CLZ型齒式聯軸器	JB/ZQ4219-86	1~19	710~1000000	3780~300
5	GⅠCL型鼓形齒式聯軸器	JB/T8854.3-2001	1~30	630~2800000	4000~500
6	GⅠCLZ型鼓形齒式聯軸器	JB/T8854.3-2001	1~30	630~2800000	4000~500
7	GⅡCL型鼓形齒式聯軸器	JB/T8854.2-2001	1~25	355~4000000	4000~460
8	GⅡCLZ型鼓形齒式聯軸器	JB/T8854.2-2001	1~25	355~4000000	4000~460
9	NGCL型帶制動輪鼓形齒式聯軸器	JB/T4644-2006	1~14	355~100000	4000~950
10	NGCLZ型帶制動輪鼓形齒式聯軸器	JB/T4645-2006	1~14	355~100000	4000~950
11	GCLD（GⅡCLD）型鼓形齒式聯軸器	JB/T8854.1-2001	1~10	1250~56000	4000~2100
12	WGP型帶制動盤鼓形齒式聯軸器	JB/T7001-2007	1~14	710~160000	4000~1200
13	WGZ型帶制動輪鼓形齒式聯軸器	JB/T7003-2007	1~14	710~160000	4000~1500
14	WGT型接中間套鼓形齒式聯軸器	JB/T7004-2007	1~24	710~1250000
15	WGC型垂直安裝鼓形齒式聯軸器	JB/T7002-2007	1~14	710~160000	7500~2300
16	WG型鼓形齒式聯軸器	JB/ZQ4186-2006	1~24	710~1250000	7500~850
