電力液壓推動器油封葉輪轉子

發布時間：2018-02-25 07:38:03 文章來源：dhzdhbrs 點擊次數：5279次

液壓制動器; YWZ-100/18液壓推桿制動器; YWZ-150/25液壓推桿制動器; YWZ-200/25液壓推桿制動器; YWZ-200/25液壓推桿制動器; YWZ-300/45液壓推桿制動器; YWZ-400/45液壓推桿制動器; YWZ-400/90液壓推桿制動器; YWZ-400/125液壓推桿制動器; YWZ-500/125液壓推桿制動器; YT1-18ZB/2; YT1-25ZB/4; YT1-25ZC/4; YT1-45Z/4; YT1-45Z/5; YT1-45Z/6; YT1-45Z/6; YT1-90Z/6; YT1-90Z/8; YT1-125Z/10; YT1-180Z/8; YT1-180Z/8; YT1-180Z/10; YT1-180Z/12; YT1-320Z/12; YT1-320Z/20;微型三相異步電動機

YDT60-2; YDT80-2; YDT120-2; YDT140-2; YDT250-2; YDT400-2; YDT1100-2;

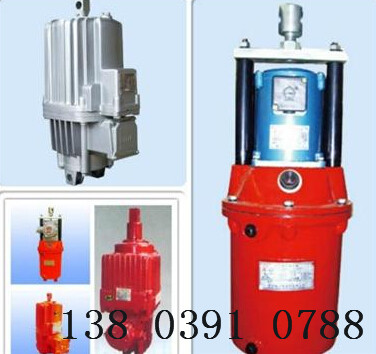

ED系列電力液壓推動器

ED-23/5

；ED-30/5

；ED-50/6

；ED-80/6；ED-121/6

；ED-201/6

；ED-301/6；ED-50/12

；ED-80/12

；ED-121/12；ED-201/12

；ED-301/12

；ED-630/12

ED電力液壓推動器由兩部分組成，驅動電動機及器身(離心泵)

，器身部分由蓋

、缸、活塞

、葉輪及轉組成

。
　　當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉

，在活塞內產生壓力

，在此壓力影響下，油
　　由活塞上部吸到活塞下部

，迫使活塞和固定在其上的推桿及橫梁迅速上升

。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動

。
　　當斷電時

，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下

，迅速成下降

，迫使油重新流入活塞上部，這時仍然通過杠桿機構恢復原位

。
　　電力液壓推動器常與制動架配合使用

，廣泛用于各類傳動裝置的制動。
??
ED系列電力液壓推動器
　　一

、概述
　　Ed系列電力液壓推動器是一種集電機

，離心泵，油缸為一體的

，結構非常緊湊的驅動控制裝置

，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門

，閘門

，定向擺動和轉動（<90°）裝置（機構）及夾緊裝置的驅動控制

。
　　二、設計特點
　　外殼為鑄造鋁合金

、重量輕

，外形美觀；
　　電機為非浸油式結構

，B級或F級絕緣(根據用戶要求)

。耐熱性好，壽命長

；
　　電機接線盒蓋設有密封

，采用電纜填料函進線，牢固可靠

，電氣外殼防護等級達IP55;
　　電機軸和推桿均表面鍍硬鉻處理

，使密封件壽命大大延長；
　　油缸殼體在一側設有平衡氣室

，可使推動器在0-180°任何方向安裝

，從而擴大其使用范圍；
　　Ed系列全部密封件和軸承采用世界名牌產品

，密封可靠，壽命長

；
　　Ed系列緊固件為不銹鋼材質

，美觀耐用。
　　三

、安裝方式的選擇
　　垂直安裝：活塞桿連接塊朝上

；
　　水平安裝和中間任意位置：主參數標牌朝上；
　　所有推動器的推桿連接塊都可以旋轉

。Ed50-Ed301固定座可作90°旋轉

，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；
　　無論何種安裝位置

，活塞桿都不能承受任何力

，以免影響使用效果和壽命。
　　四

、附加裝置
　　根據用戶需要可安裝各種附加裝置滿足不同工作需要

；
　　上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H

、S”可使上升下降時間無級延長

，可調整的值可達額定值的10-20倍，閥在外部調節

。帶閥的推動器其上升下降時間將有所延長

，短行程延長0.1-0.2秒

，長行程延長0.2-0.4秒；
　　制動彈簧：它產生制動力

，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力

；
　　復位彈簧：工作原理同C-彈簧，但復位的彈簧力教?div id="4qifd00" class="flower right">

?div id="4qifd00" class="flower right">

；
　　緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程

，使制動平穩

，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程

。
　　加熱器：在環境溫度低于-20℃的地區

，可根據用戶需要加裝加熱器，加熱器為AC200V

、AC110V電壓

，訂貨時需注明，溫度的控制調節方法由用戶自己選擇

；
　　行程開關：根據用戶要求

，推動器可以裝機械式行程開關。
　　用途
　　ED系列電力液壓推動器主要用作YWZ4

，YWZ5

，YWZ8，YWZ9

，YWZP系列電力液壓塊式制動器的操作元件

，廣泛適用于起重運輸，冶金

，礦山

，港口，建筑等行業

。
　　正常工作條件
　　電動機1/2三相交流異步式電動機

，符合（G了755-87）規定，絕緣等級：F級
　　使用條件：
　　連續工作S1連續工作S2

，負載持續率FC=60%
　　額定電壓為380V三相

，頻率50Hz
　　使用地點的海拔高度等級符合（GB755-87）標準
　　周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.
　　垂直安裝：活塞連接塊朝上

，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）
　　主要技術參數
　　
型號 額定推力
(N) 額定行程
(mm) 動作行程制動彈簧力
(N) 額定頻率
(Hz) 輸入功率
(W) 額定電壓
(V) 額定電流
(A) 工作頻率重量(Kg)
上升下降
短行程推動器偏差±20%
Ed23/5 220 50 0.35 0.35 180 50 165 380 0.52 2000 10
Ed30/5 300 50 0.35 0.35 270 50 200 380 0.46 2000 14
Ed50/6 500 60 0.45 0.39 460 50 210 380 0.48 2000 14
Ed80/6 800 60 0.32 0.34 750 50 330 380 1.42 2000 24
Ed121/6 1250 60 0.4 0.42 1200 50 330 380 1.44 2000 39
Ed201/6 2000 60 0.5 0.32 1900 50 450 380 1.45 2000 39
Ed301/6 3000 60 0.58 0.32 2700 50 550 380 1.46 1500 40
　　用途
　　連續工作S1和繼續工作S3

，雞毛環境溫度達到+50℃。
　　表中額定電流系指在額定運行時的線端電流

，但如果電源為非額定定值時

，勢必引起額定電流的相應變化

。環境溫度：-20℃～+50℃，液壓油：DB-25（SY1351-77）低于-20℃時

，用YH-10液壓油

，可不裝加熱器，用DB-25液壓器

，必須裝加熱器

。行程時間是在20℃環境溫度時測定的。
