2018最新盤式制動器摩擦塊剎車片價格

電磁失效保護盤式制動器：
3SE

；4SE；5SE

；450SE；56SE

；560SE；561SE

；ST1SE；ST2SE
液壓失效保護盤式制動器：
3SH

；4SH

；5SH；450SH

；ST1SH；ST2SH

；ST3SH

；ST4SH

；ST5SH

；ST10SH

；ST16SH

；ST25SH

；904SH

；
ST40SH
氣動失效保護盤式制動器：
3SP

；4SP；5SP

；450SP
液壓直動盤式制動器：
ADH60

；ADH90

；ADH120

；DADH75

；DADH80

；DADH90

；DADH120

；DADH195

；DADH350
氣動直動盤式制動器:
ADP60M

；ADP61M；ADP62M
氣動鉗盤式制動器
CQPL12.7A-A；CQPL12.7A-B

；CQPL12.7B；QPL12.7A-A

；QPL12.7A-B

；QPL12.7-A

；QPL12.7-B

；
QP30-D

；QP25.4-D

；CQP30-D

；CQP25.4-D

；PDA5

；PDA10

；PDB5

；PDB10

；PDB19

；PDC5

；PDC10
電磁鉗盤式制動器：
DCPZ12.7-250

；DCPZ12.7-300

；DCPZ12.7-400
液壓鉗盤式制動器：
SB(YQP)50

；SB(YQP)100

；SB(YQP)160

；SB(YQP)250

；SB(YQP)315

；SB(YQP)400

；
SBD安全制動器：
SBD100-A

；SBD125-A

；SBD160-A；SBD200-A

；SBD250-A

；SBD-B

；SBD160-B

；SBD250-C

；SBD365-C

；SBD425-C

；SBD80-B

；SBD160-B；SBD250-C

；SBD365-C；SBD425-C

；SBD120-D

；SBD240-D

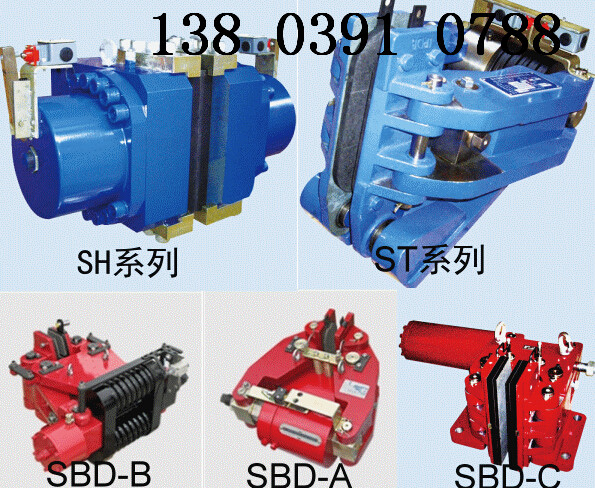

SH系列液壓失效保護制動器概述：SE

、SH

、SP 系列失效保護盤式制動器與鼓式制動器相比具有結構緊湊

，制動力大

、安裝方便等優點

，它主要用于起重、運輸

、冶金、礦山

、港口、建筑機械

、電纜

、吊索設備

、風力發電機

、紡織機械等各行業的多種機械驅動配套的機械制動或減速。使用條件：
環境溫度: -20℃ -50℃

。周圍工作環境中不得有易燃、易爆氣體

。
空氣相對濕度不大于90%

。
使用地點的海拔高度符合GB755-2000

。
戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品

。

產品詳情
SE

、SH 、SP系列失效保護盤式制動器工作制動器

，允許高頻率制動

。制動力大

，維修費用低

，帶襯墊磨損自動補償裝置(制動力矩穩定) ，晌應時間短

。
安裝公差大

，制動盤端面跳動:最大值:± 0.2mm

。底座相對于盤的垂直度偏差:最大值:±4‰

。
制動盤相對于底座的中心距偏差:最大值:±2.5mm

。
該系列包括下列類型制動器:
561SE

、560SE

、56SE

、5SE

、450SE

、4SE 、3SE制動器(電磁釋放)

。工作時須有ESE/ESP配套電源(具體參數見配套電源) 。
5SH

、450SH

、4SH 、3SH

、904SH 制動器(液壓釋放) 。工作時需有液壓站

。
5SP, 450SP

、4SP

、3SP制動器(氣動釋放)(5bar)
安全制動器制動力大

，和工作制動器一樣

。
發現超速的情況下

，用作緊急制動

，正常情況下靜態制動器晌應時間短

。
安裝公差大

，制動盤端面跳動:最大值: ±0.2mm

。底座相對于盤的垂直度偏差:±0 .4‰

。
該系列包括下列類型制動器:所有SE 系列

。電磁釋放。工作時須有配套電源ESE/ESP(具體參數見配套電源)

。
所有SH 系列一主要是ST系列。液壓釋放

。工作時帶有液壓站

。
所有SP 系列。氣動釋放(5bar)
備注: ST1SE

、ST2SE僅適合用作安全制動器

。當使用頻率很低時也可用作工作制動器。根據用戶不同的需求

，可加裝下列裝置:襯墊磨損顯示(通過顯示開關或襯墊里的磨損線實現)

。電話 13803910788
制動顯示(通過顯示開關實現)

。
手動釋放顯示(通過顯示開關實現)
特殊應用:用于盤溫非常高時的燒結襯墊

，特種襯墊(無火星等);特殊盤(厚度

、直徑

、材料等)

。

若有需求

，請與我們的技術人員聯系

。
彈簧制動-液壓礙放-適合盤厚: 30mm
ST1SH

、ST2SH

、ST3SHW

ST1SH

、ST2SH

、ST3SH基本參數和尺寸ΦB-單位: mm
基本參數制動力力矩公式N.m制動力矩=制動力/1000 X (ΦB/2-68)晌應時間S0.2兩側退距mm0.7釋放壓力bar100進油口尺寸"Z1 /4額定制動力 NST1SE:35000(安全制動)/25000(工作制動)ST2SE:70000(安全制動)/50000(工作制動)ST3SE:147000(安全制動)/105000(工作制動)外形尺寸 mm完全釋放移位容量cm3ST1SH:18 ST2SH:50 ST3SH:135總油缸容積cm3ST1 SH:34 ST2SH:83 ST3SH:227重量KgST1SH:117 ST2SHE:117 ST3SH:118AA=0 .203 x ΦB+211CC=0.456 x ΦB-133D25E285F340G180H410I90J230K200L213.5M55N5OM30P27.5

ST3SH-A

ST3SH-A基本參數制動力矩(N.m) =制動力/1000 x [(ΦB)/2-68] 進油口: M18x1.5ΦB-單位: mm
制動力N220 000釋放壓力bar110-120完全釋放的移位容量cm3180總油缸容積cm3310響應時間s0.2重量kg118Amm=(0.171 x ΦB)+240Cmm=(0.47 x ΦB)-120

ST10SH

、ST16SH 、ST25SH

、ST40SH
ST10SH:連接件：8個螺栓M 24等級12.9上緊力矩1000NM；
ST16SH:連接件：8個螺栓M 30等級12.9上緊力矩1350NM

；
ST25SH:連接件：8個螺栓M 30等級12.9上緊力矩1500NM

；
ST40SH:連接件：8個螺栓M 39等級12.9上緊力矩5000NM

；
ST10SH

、 ST16SH

、 ST25SH

、 ST40SH基本參數和尺寸表單位
制動器型號ST10SHST16SHST25SHST40SH基本參數制動力矩公式:N.m制動力矩=制動力/1000x(ΦB/2-75)制動力矩=制動力/1000x(ΦB/2-90)制動力矩=制動力/1000 x (Φ B/2-90)制動力矩=制動力/1000 x (B/2-100)額定制動力N81000150000200000288000進油口尺寸進油口均為:M18x1.5間隙mm212工作壓力MPa131519油缸容積mL275360560810響應時間S0.2完全釋放移位容量mL32218831重量Kg 218286 外形尺寸A456572100C457090100D190260302367F25323241G556565100H130135150219i95110130168J300345380522K454560119L315370400462M190205220268N88888890O353550100P48484850Q288288288306R648600650630

ST25SH-A

ST25SH-A基本參數表連接件: 8個螺栓M30; 等級12.9 ; 上緊力矩1500NM
制動力矩(N.m) =制動力/1000x[(ΦB/2)-75]
ΦB-單位: mm
最大制動力N230000200000180000150000間隙mm1.02.03.04.0釋放壓力bar190完全釋放的移位容量ml95油缸容積ml560響應時間s0.2重量kg280

ST25SH-C

ST25SH-C基本參數表連接件:4個螺栓M36; 等級12 . 9; 上緊力矩4280NM
制動力矩(N.m) =制動力/1000 x [(ΦB/2)-60]
ΦB-單位: mm
最大制動力N230000200000180000150000間隙mm1.02.03.04.0釋放壓力bar160油缸容積ml570完全釋放的移位容量ml115響應時間s0.2重量kg280

ST4SH、 ST5SH
ST4SH:連接件4個螺絲釘M33：等級10-9

；上緊力矩：685N.m;
2個螺絲釘M24：等級10-9

；上緊力矩：255N.m;
ST5SH：連接件6個螺絲釘M33：等級10-9

；上緊力矩：1600N.m
ST4SH

、 ST5SH基本參數和尺寸表單位
基
本
參
數制動力矩公式Nm制動力矩=制動力/1000 x (Φ> B/2-108)單側退距mm1釋放壓力barST4SH:100 ST5SH:190進油口尺寸”ST4SH:Z1/4 ST5SH:Z1/2額定制動力NST4SH: 120000(安全制動)/90000(工作制動)ST2SE:70000(安全制動)/220000(工作制動）響應時間S0.2外型尺寸 mm完全釋放移位容量cm3ST4SH:110 ST5SH:120總油缸容積cm3ST4SH:408 ST5SH:678重量KgST4SH:285 ST5SH:440A80C100D125F336GST4SH:200 ST5SH:204HST4SH:355 ST5SH:4201140J155K173L460M190N410〇ST4SH:617 ST5SH:970P40Q34R25SST4SH:4 ST5SH:6TST4SH:2 ST5SH:0

5SH

、450SH

、4SH

、3SH
5SH

、450SH

、4SH 、3SE基本參數和尺寸表:

904SH

904SH基本參數表連接件: 1 個螺絲釘M12-30+2個M12 : 等級10-9 上緊力矩: 50N.m
制動力矩(N . m) =制動力/ 1000 x [(ΦB)/2-30]
ΦB-單位: mm
用于緊急制動時最大制動力N20 000 (襯墊A ) 904-A用于工作制動時最大制動力N15 000(襯墊M)904-M釋放壓力bar60完全釋放的移位容量cm333總油缸容積cm398響應時間s0.3重量kg28

盤式制動器塊式制動器液壓盤式制動器電磁盤式制動器氣動盤式制動器氣動塊式制動器防爆液壓推動器防爆電力液壓塊式制動器產品介紹：制動器：電力液壓制動器電力液壓鼓式制動器電磁塊式制動器電力液壓防風鐵楔制動器安全防風制動器電磁失效保護盤式制動器電力液壓臂盤式制動器風電偏航制動器風電主軸制動器氣動鉗盤式制動器液壓失效保護制動器電磁失效保護制動器液壓直動盤式制動器電磁鉗盤式制動器氣動失效保護制動器液壓直動制動器電機盤式制動器

2018最新盤式制動器摩擦塊剎車片價格

(1)摩擦片局部嚴重磨損，致使制動蹄與制動鼓的金屬表面直接接觸而發出尖銳的摩擦聲

。

(2)摩擦表面磨下的粉屑或其他異物

，積聚在制動器內

，制動時不僅會發出聲響

，而且還容易出現卡滯現象。

(3)摩擦片粘接不牢

，局部脫落

，制動時因摩擦產生振動而發出響聲。

(4)摩擦片老化變硬或兩端未倒角

，制動蹄支承軸松動或回位彈簧斷裂等
