、礦山機械等行業中被廣泛應用。一、概述

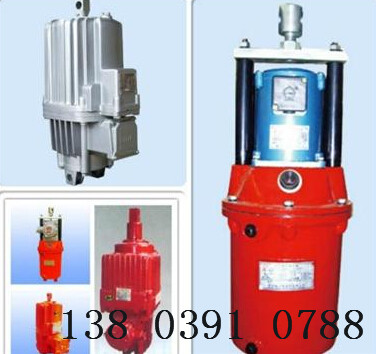

Ed系列電力液壓推動器是一種集電機

，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（<90°）裝置（機構）及夾緊裝置的驅動控制。

二

、設計特點

外殼為鑄造鋁合金

、重量輕，外形美觀；

電機為非浸油式結構

，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；

電機接線盒蓋設有密封，采用電纜填料函進線

，牢固可靠，電氣外殼防護等級達IP55;

電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長

；

油缸殼體在一側設有平衡氣室

，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；

Ed系列全部密封件和軸承采用世界名牌產品，密封可靠

，壽命長；

Ed系列緊固件為不銹鋼材質，美觀耐用

。

三

、安裝方式的選擇

垂直安裝：活塞桿連接塊朝上

；

水平安裝和中間任意位置：主參數標牌朝上；

所有推動器的推桿連接塊都可以旋轉

。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；

無論何種安裝位置
