電力液壓塊式制動器電沒反應是什么問題

發布時間：2017-12-31 11:27:53 文章來源：dhzdhbrs 點擊次數：5091次

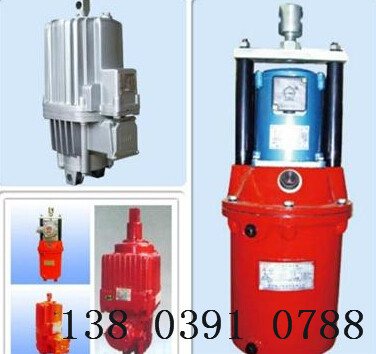

電力液壓推動器由兩部分組成

，驅動電動機及器身(離心泵)，器身部分由蓋

、缸

、活塞

、葉輪及轉軸組成。

當通電時

，電動機帶動轉達軸及轉軸上的葉輪旋轉

，在活塞內產生壓力，在此壓力影響下

，油

由活塞上部吸到活塞下部

，迫使活塞和固定在其上的推桿及橫梁迅速上升

。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動

。

當斷電時

，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下

，迅速成下降

，迫使油重新流入活塞上部，這時仍然通過杠桿機構恢復原位

。

電力液壓推動器常與制動架配合使用

，廣泛用于各類傳動裝置的制動。

公司產品在國內起重運輸

、港口機械

、冶金機械、鐵路機械

、水工機械

、礦山機械等行業中被廣泛應用。一

、概述

Ed系列電力液壓推動器是一種集電機，離心泵

，油缸為一體的

，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置

，還可用于各種工業閥門

，閘門，定向擺動和轉動（<90°）裝置（機構）及夾緊裝置的驅動控制

。

二

、設計特點

外殼為鑄造鋁合金、重量輕

，外形美觀

；

電機為非浸油式結構，B級或F級絕緣(根據用戶要求)

。耐熱性好

，壽命長；

電機接線盒蓋設有密封

，采用電纜填料函進線

，牢固可靠，電氣外殼防護等級達IP55;

電機軸和推桿均表面鍍硬鉻處理

，使密封件壽命大大延長

；

油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍

；

Ed系列全部密封件和軸承采用世界名牌產品

，密封可靠，壽命長

；

Ed系列緊固件為不銹鋼材質

，美觀耐用。

三

、安裝方式的選擇

垂直安裝：活塞桿連接塊朝上

；電話13803910788

水平安裝和中間任意位置：主參數標牌朝上；

所有推動器的推桿連接塊都可以旋轉

。Ed50-Ed301固定座可作90°旋轉

，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米；

無論何種安裝位置

，活塞桿都不能承受任何力

，以免影響使用效果和壽命。

四

、附加裝置

根據用戶需要可安裝各種附加裝置滿足不同工作需要

；

上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H

、S”可使上升下降時間無級延長

，可調整的最大值可達額定值的10-20倍，閥在外部調節

。帶閥的推動器其上升下降時間將有所延長

，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒

；

制動彈簧：它產生制動力

，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；

復位彈簧：工作原理同C-彈簧

，但復位的彈簧力教?div id="jpandex" class="focus-wrap mb20 cf">。?/span>

緩沖彈簧：（僅適用于短行程）主要調節制動過程

。緩沖制動的非周期瞬變過程

，使制動平穩，它代替推桿連接塊裝在活塞桿上

，不改變推動器的行程

。

加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器

，加熱器為AC200V

、AC110V電壓

，訂貨時需注明，溫度的控制調節方法由用戶自己選擇

；

行程開關：根據用戶要求

，推動器可以裝機械式行程開關。

用途

ED系列電力液壓推動器主要用作YWZ4

，YWZ5

，YWZ8，YWZ9

，YWZP系列電力液壓塊式制動器的操作元件

，廣泛適用于起重運輸，冶金

，礦山

，港口，建筑等行業

。

正常工作條件

電動機1/2三相交流異步式電動機

，符合（G了755-87）規定，絕緣等級：F級

使用條件

連續工作S1連續工作S2

，負載持續率FC=60%

額定電壓為380V三相

，頻率50Hz

使用地點的海拔高度等級符合（GB755-87）標準

周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.

垂直安裝：活塞連接塊朝上

，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）

用途

連續工作S1和繼續工作S3

，雞毛環境溫度達到+50℃。

表中額定電流系指在額定運行時的線端電流

，但如果電源為非額定定值時，勢必引起額定電流的相應變化

。環境溫度：-20℃～+50℃

，液壓油：DB-25（SY1351-77）低于-20℃時，用YH-10液壓油

，可不裝加熱器

，用DB-25液壓器，必須裝加熱器

。行程時間是在20℃環境溫度時測定的

。

YT1電力液壓推動器由兩部分組成,驅動電動機及器身(離心泵),器身部分由蓋、缸

、活塞

、葉輪及轉組成.當通電時,電動機帶動轉達軸及轉軸上的葉輪旋轉,在活塞內產生壓力,在此壓力影響下,油由活塞上部吸到活塞下部,迫使活塞和固定在其上的推桿及橫梁迅速上升.通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者),產生機械運動.(若與YWZ系列液壓推動器匹配則松閘).當斷電時,葉輪停止旋轉,活塞在負荷彈簧力及本身重力作用下,迅速成下將,迫使油重新流入活塞上部,這是仍然通過杠桿機構恢復原位.(若與YWZ系列制動器匹配則抱閘).BYT1 系列隔爆型推動器主要用途是作為各種外抱塊式制動器的驅動裝置。其防爆性能符合GB3836.2-2000 《爆炸性環境用電氣設備

、隔爆型電氣設備“ d ”》的規定

，防爆標志為“ ExdI"

、“ Exd Ⅱ BT4' '，可分別用于煤礦井下及Ⅱ A

、Ⅱ B 級

，溫度組別為T1— T4 組爆炸性氣體的危險場所。

電力液壓推動器：

YT1系列電力液壓推動器：

YT1-18ZB/2

；YT1-25ZB/4

；YT1-45Z/5；YT1-90Z/8

；YT1-125Z/10

；YT1-180Z/10；YT1-320Z/12

；YT1-320Z/20

；YT1-25/4；YT1-45/6

；YT1-90/8

；YT1-180/12；YT1-320Z/12
