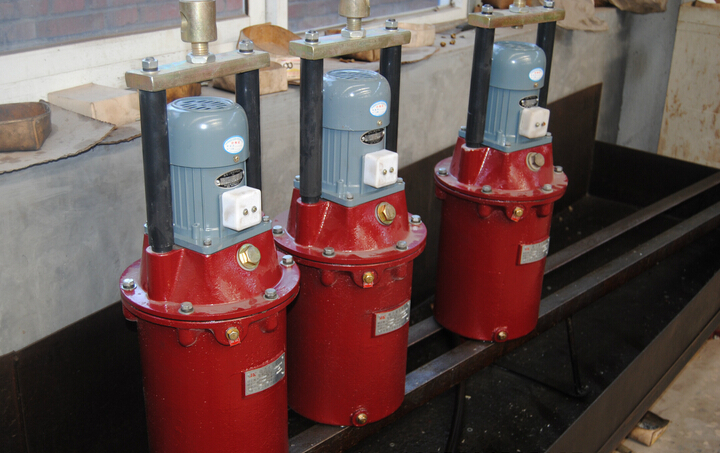

YT1-125Z/10電力液壓推動器YT1-125/10推動器
發布時間：2017-12-21 10:28:50 文章來源：dhzdhbrs 點擊次數：5442次
YT1-125Z/10電力液壓推動器YT1-125/10推動器
概述
YT1系列電力液壓推動器主要用于YWZ系列操動閘瓦式制動器，作為起重、運輸 、行車等一切類似驅動裝置的機械制動用
。
結構及動作簡介
推動器由兩部分組成，驅動電動機及器身 (離心泵)，器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下 ，油
由活塞上部吸到活塞下部，迫使活塞和固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)，產生機械運動。(若與YWZ系列液壓推動器匹配則松閘) 。
當斷電時 ，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下
，迅速成下降
，迫使油重新流入活塞上部，這時仍然通過杠桿機構恢復原位
。
(若與YWZ系列制動器匹配則抱閘) 。
技術參數
型號 | 額定推力
(N) | 額定行程
(mm) | 驅動電機
功率(W) |
每小時最大操作
次數(次/小時)
|
不具有負荷彈簧 |
YT1-18Z/2 | 180 | 25 | 60 | 720 |
YT1-25Z/4 | 250 | 40 | 60 | 720 |
YT1-45Z/6 | 450 | 60 | 12 | 720 |
YT1-90Z/8 | 900 | 80 | 250 | 720 |
YT1-125Z/10 | 125 | 100 | 400 | 720 |
YT1-180Z/12 | 1800 | 120 | 400 | 720 |
YT1-320Z/20 | 3200 | 120 | 1100 | 720
|
電話 13803910788結構及工作原理
推動器主要由三部分組成：電動機、液壓泵和液壓缸 。電動機軸是空心的
，通過聯軸節與方軸聯結，方
軸端部裝離心葉輪。當推桿動作時 ，方軸在空心的電動機軸中上下滑動
，傳遞扭矩。
當電動機通電時，帶動葉輪旋轉，將油液強行壓入活塞底部，迫使活塞上升，帶動推桿上升。斷電時，
葉輪停止旋轉，活塞在自身重力或彈簧力的作用下恢復原位。
四、技術數據（表2）及外形尺寸（表3、表4）
五、安裝使用和維修
1、推動器的安裝外形尺寸見圖及表3、表4
2、使用前檢查推動器銘牌上技術數據是否與所需技術數據相符合。
3、使用推動器前，應清除推動器外表油垢，然后從蓋上注油孔注入符合下表1的油液。接通電源，檢查葉輪是否靈活轉動，推桿及活塞是否有卡滯現象。
4、在安裝制動器時，將推動器下部安裝孔連接于制動器基座上，連桿與制動器角杠桿連接。
5、將電動機的引出線于外部電源連接。
6、推動器在使用時應注意：
（1）定期加油；
（2）注意油的清潔，在必要時更換油液；
（3）葉輪旋轉是否靈活；
