YPB型盤式制動器
，以新型的單推桿電力液壓推動器作驅動裝置內置式制動彈簧可以方便地調整
，達到不同的制動力矩各鉸點采用自潤滑軸承
隔套和銷軸采用不銹鋼，外表美觀
，耐腐蝕插入式制動塊
，可以快速更換自動補償制動塊的磨損，限位開關組成了一套完備的安全保護裝置
采用新型的無石棉制動材料
，耐高溫且高而穩定的磨擦系數推動器的電壓和頻率可以按用戶要求而定
制動器可以垂直布置在制動盤左
、右二側，也可以水平布置，用于立式驅動裝置中，如回轉機構本制動器與國外同類型產品經電腦模擬試驗，工作系數達到同一水平

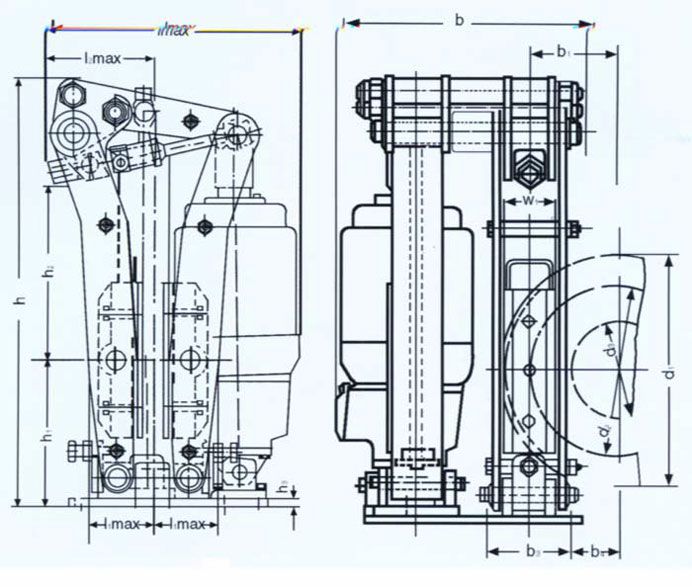

，零件可以互換| h | h2 | w1 | d4 | b2 | l5 | h1 | l3 | l4 | b3 | l1 | l2 | b7 | l6 | b6 | l7 | b8 | h3 | s1 |
| 670 | 27 | 70 | 18 | 300 | 300 | 230 | 80 | 180 | 120 | 111 | 190 | 80 | 100 | 150 | 140 | 20 | 14 | 1.25 |
| 制動盤 直徑 | 制動盤相關尺寸 | 推動器型號 | ||||||||||||||||
| ED80/6 | ED50/6 | ED30/6 | ED23/5 | |||||||||||||||
| d1 | b1 | d2 | d3 | b1 | b4 | A1 | 制動力 kg f-m(nm) μ =0.45 | |||||||||||
| 315 | 30 | 235 | 120 | 118 | 58 | 99 | 39(380) | 28(270) | ||||||||||
| 355 | 30 | 275 | 160 | 138 | 78 | 99 | 117(1150) | 68(670) | 45(440) | 33(320) | ||||||||
| 400 | 30 | 320 | 205 | 160 | 100 | 99 | 138(1350) | 81(790) | 53(520) | |||||||||
| 450 | 30 | 370 | 205 | 180 | 125 | 99 | 159(1560) | 93(910) | ||||||||||
尺寸單位（ mm ） | 依推動器型號確定的尺寸 | |||||||||||||||||
| b | 350 | 350 | 385 | 385 | ||||||||||||||
| l | 440 | 440 | 455 | 455 | ||||||||||||||
| b 5 | 120 | 117 | 155 | 155 | ||||||||||||||
| l 8 | 160 | 160 | 190 | 190 | ||||||||||||||
| l 5 | 105 | 110 | 120 | 120 | ||||||||||||||
| h | h 2 | w 1 | d 4 | b 2 | l 5 | h 1 | l 3 | l 4 | b 3 | l 1 | l 2 | b7 | l6 | b6 | l7 | b8 | h3 | s 1 | |
| 820 | 330 | 90 | 22 | 370 | 375 | 280 | 130 | 130 | 140 | 145 | 205 | 90 | 150 | 205 | 172 | 20 | 14 | 1.6 | |
| 制動盤 直徑 | 制動盤相關尺寸 | 推動器型號 | |||||||||||||||||
| ED50/6 | ED80/6 | ED121/6 | ED201/6 | ||||||||||||||||
| d 1 | b 1 | d 2 | d 3 | b 1 | b 4 | A 1 | 制動力 kg f-m(nm) μ =0.45 | ||||||||||||
| 400 | 30 | 300 | 160 | 150 | 80 | 180 | 82(800) | 142(1395) | 276(2700) | ||||||||||
| 450 | 30 | 350 | 210 | 175 | 105 | 180 | 94(920) | 166(1625) | 315(3085) | ||||||||||
| 500 | 30 | 400 | 260 | 200 | 130 | 206 | 108(1060) | 189(1855) | 362(3550) | ||||||||||
| 560 | 30 | 460 | 320 | 230 | 160 | 206 | 218(2135) | 417(4085) | 637(6250) | ||||||||||
| 630 | 30 | 530 | 390 | 265 | 195 | 206 | 480(4705) | 727(7125) | |||||||||||
| 710 | 30 | 610 | 470 | 305 | 235
| 206 | |||||||||||||
| 尺寸單位（ mm ） | 依推動器型號確定的尺寸 | ||||||||||||||||||
| b | 450 | 450 | 445 | 445 | |||||||||||||||
| l | 485 | 485 | 510 | 510 | |||||||||||||||
| b 5 | 155 | 155 | 148 | 148 | |||||||||||||||
| l 8 | 190 | 190 | 240 | 240 | |||||||||||||||
| l 5 | 190 | 190 | 205 | 205 | |||||||||||||||
| h | h 2 | w 1 | d 4 | b 2 | l 5 | h 1 | l 3 | l 4 | b 3 | l 1 | l 2 | b 7 | l 6 | b 6 | l 7 | b 8 | h 3 | s 1 |
| 1100 | 490 | 120 | 27 | 410 | 460 | 370 | 180 | 180 | 160 | 170 | 285 | 110 | 230 | 225 | 165 | 30 | 20 | 1.6 |
| 制動盤 直徑 | 制動盤相關尺寸 | 推動器型號 | ||||||||||||||||
| ED121/6 | ED201/6 | ED301/6 | ||||||||||||||||
| d 1 | b 1 | d 2 | d 3 | b 1 | b 4 | A 1 | 制動力 kg f-m(nm) μ =0.45 | |||||||||||
| 560 | 30 | 440 | 250 | 215 | 135 | 346 | 367(3595) | 509(4985) | 743(7280) | |||||||||
| 630 | 30 | 510 | 320 | 250 | 170 | 346 | 425(4165) | 590(5780) | 861(8235) | |||||||||
| 710 | 30 | 590 | 400 | 290 | 210 | 376 | 492(4820) | 683(6690) | 996(9760) | |||||||||
| 800 | 30 | 680 | 490 | 335 | 255 | 376 | 1148(11250) | |||||||||||
| 1000 | 40 | 880 | 690 | 435 | 355 | 376 | 1486(14560) | |||||||||||
| 依推動器型號確定的尺寸 | ||||||||||||||||||
| b | 490 | 490 | 490 | |||||||||||||||
| l | 535 | 535 | 535 | |||||||||||||||
| b 5 | 148 | 148 | 148 | |||||||||||||||
| l 8 | 240 | 240 | 240 | |||||||||||||||
| l 5 | 320 | 320 | 320 | |||||||||||||||
