優質電力液壓推動器ED80/6經久耐用

發布時間：2017-12-07 11:25:03 文章來源：dhzdhbrs 點擊次數：5171次

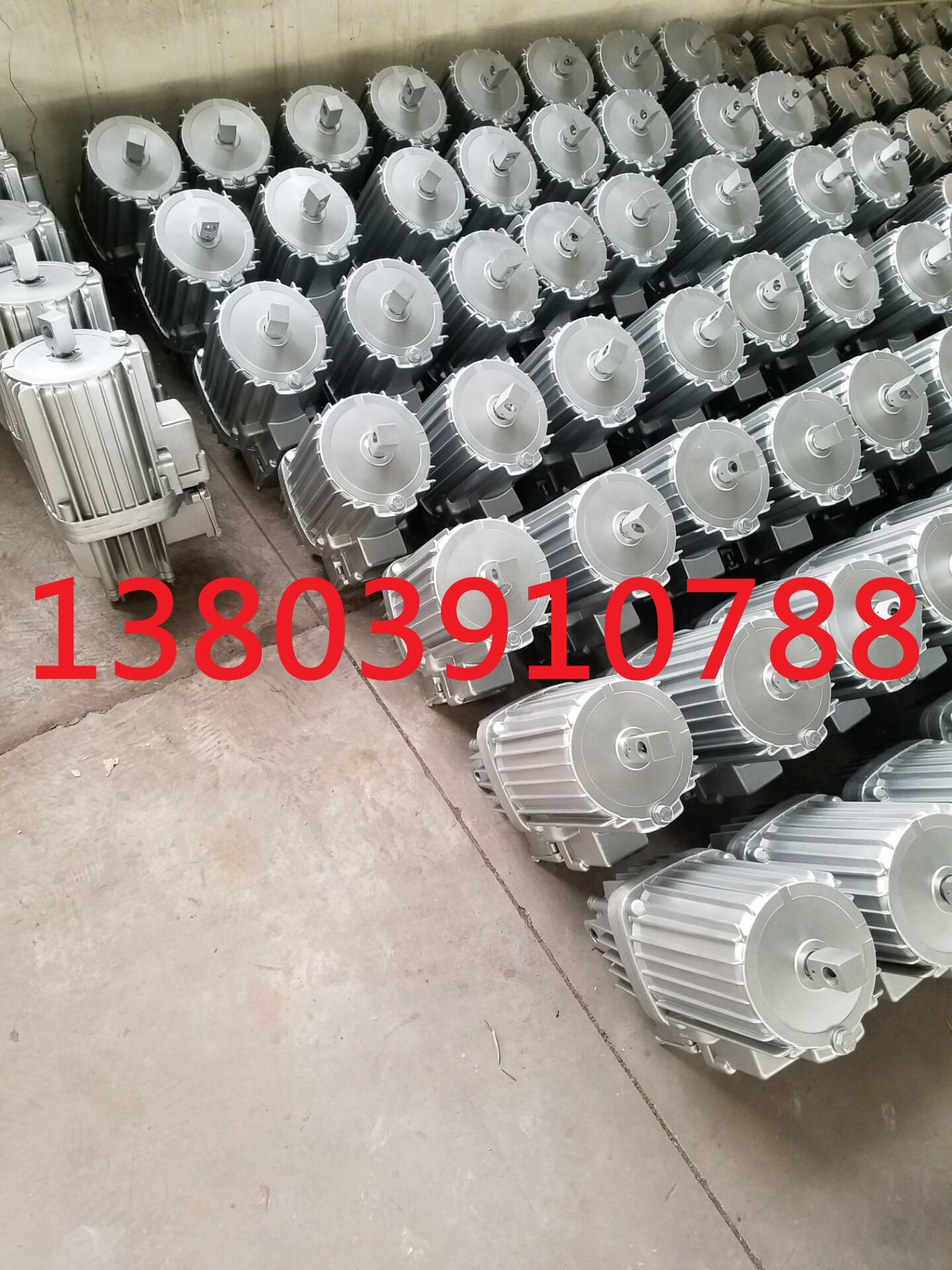

優質電力液壓推動器ED80/6

ED電力液壓推動器由兩部分組成

，驅動電動機及器身(離心泵)

，器身部分由蓋、缸

、活塞

、葉輪及轉組成。

　　當通電時

，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力

，在此壓力影響下

，油

　　由活塞上部吸到活塞下部，迫使活塞和固定在其上的推桿及橫梁迅速上升

。通過杠桿機械壓縮負荷彈簧(推動器或制動器帶有負荷彈簧者)

，產生機械運動。

　　當斷電時

，葉輪停止旋轉

，活塞在負荷彈簧力及本身重力作用下，迅速成下降

，迫使油重新流入活塞上部

，這時仍然通過杠桿機構恢復原位。

　　電力液壓推動器常與制動架配合使用

，廣泛用于各類傳動裝置的制動

。

ED系列電力液壓推動器

　　一、概述

　　Ed系列電力液壓推動器是一種集電機

，離心泵

，油缸為一體的，結構非常緊湊的驅動控制裝置

，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置

，還可用于各種工業閥門，閘門

，定向擺動和轉動（<90°）裝置（機構）及夾緊裝置的驅動控制

。

　　二、設計特點

　　外殼為鑄造鋁合金、重量輕

，外形美觀

；

　　電機為非浸油式結構，B級或F級絕緣(根據用戶要求)

。耐熱性好

，壽命長；

　　電機接線盒蓋設有密封

，采用電纜填料函進線

，牢固可靠，電氣外殼防護等級達IP55;

　　電機軸和推桿均表面鍍硬鉻處理

，使密封件壽命大大延長

；13803910788

　　油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝

，從而擴大其使用范圍

；

　　Ed系列全部密封件和軸承采用世界名牌產品，密封可靠

，壽命長

；

　　Ed系列緊固件為不銹鋼材質，美觀耐用

。

　　三

、安裝方式的選擇

　　垂直安裝：活塞桿連接塊朝上；

　　水平安裝和中間任意位置：主參數標牌朝上

；

　　所有推動器的推桿連接塊都可以旋轉

。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米

；

　　無論何種安裝位置

，活塞桿都不能承受任何力，以免影響使用效果和壽命

。

　　四

、附加裝置

　　根據用戶需要可安裝各種附加裝置滿足不同工作需要；

　　上升或下降閥：加裝上升閥“H”

，下降閥“S”或上升下降閥“H

、S”可使上升下降時間無級延長，可調整的值可達額定值的10-20倍

，閥在外部調節

。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒

，長行程延長0.2-0.4秒

；

　　制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力；

　　復位彈簧：工作原理同C-彈簧

，但復位的彈簧力教?div id="d48novz" class="flower left">

。?nbsp;

　　緩沖彈簧：（僅適用于短行程）主要調節制動過程

。緩沖制動的非周期瞬變過程

，使制動平穩，它代替推桿連接塊裝在活塞桿上

，不改變推動器的行程

。

　　加熱器：在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器

，加熱器為AC200V

、AC110V電壓，訂貨時需注明

，溫度的控制調節方法由用戶自己選擇

；

　　行程開關：根據用戶要求，推動器可以裝機械式行程開關

。

　　用途

　　ED系列電力液壓推動器主要用作YWZ4

，YWZ5，YWZ8

，YWZ9，YWZP系列電力液壓塊式制動器的操作元件

，廣泛適用于起重運輸

，冶金，礦山

，港口

，建筑等行業。

　　正常工作條件

　　電動機1/2三相交流異步式電動機

，符合（G了755-87）規定

，絕緣等級：F級

　　使用條件：

　　連續工作S1連續工作S2，負載持續率FC=60%

　　額定電壓為380V三相

，頻率50Hz

　　使用地點的海拔高度等級符合（GB755-87）標準

　　周圍環境溫度應在-20℃～40℃范圍內

，其空氣相對濕度應不大于90%5.

　　垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）

　　主要技術參數

型號額定推力

(N) 額定行程

(mm) 動作行程制動彈簧力

(N) 額定頻率

(Hz) 輸入功率

(W) 額定電壓

(V) 額定電流

(A) 工作頻率重量(Kg)

上升下降

短行程推動器偏差±20%

Ed23/5 220 50 0.35 0.35 180 50 165 380 0.52 2000 10

Ed30/5 300 50 0.35 0.35 270 50 200 380 0.46 2000 14

Ed50/6 500 60 0.45 0.39 460 50 210 380 0.48 2000 14

Ed80/6 800 60 0.32 0.34 750 50 330 380 1.42 2000 24

Ed121/6 1250 60 0.4 0.42 1200 50 330 380 1.44 2000 39

Ed201/6 2000 60 0.5 0.32 1900 50 450 380 1.45 2000 39

Ed301/6 3000 60 0.58 0.32 2700 50 550 380 1.46 1500 40

　　用途

　　連續工作S1和繼續工作S3

，雞毛環境溫度達到+50℃

。

　　表中額定電流系指在額定運行時的線端電流，但如果電源為非額定定值時

，勢必引起額定電流的相應變化

。環境溫度：-20℃～+50℃，液壓油：DB-25（SY1351-77）低于-20℃時，用YH-10液壓油

，可不裝加熱器

，用DB-25液壓器，必須裝加熱器

。行程時間是在20℃環境溫度時測定的

。
